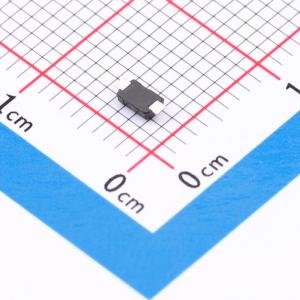

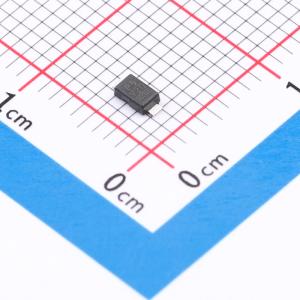

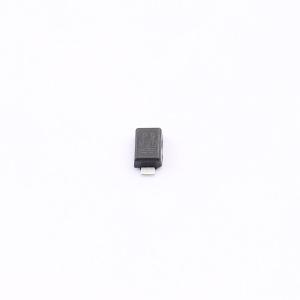

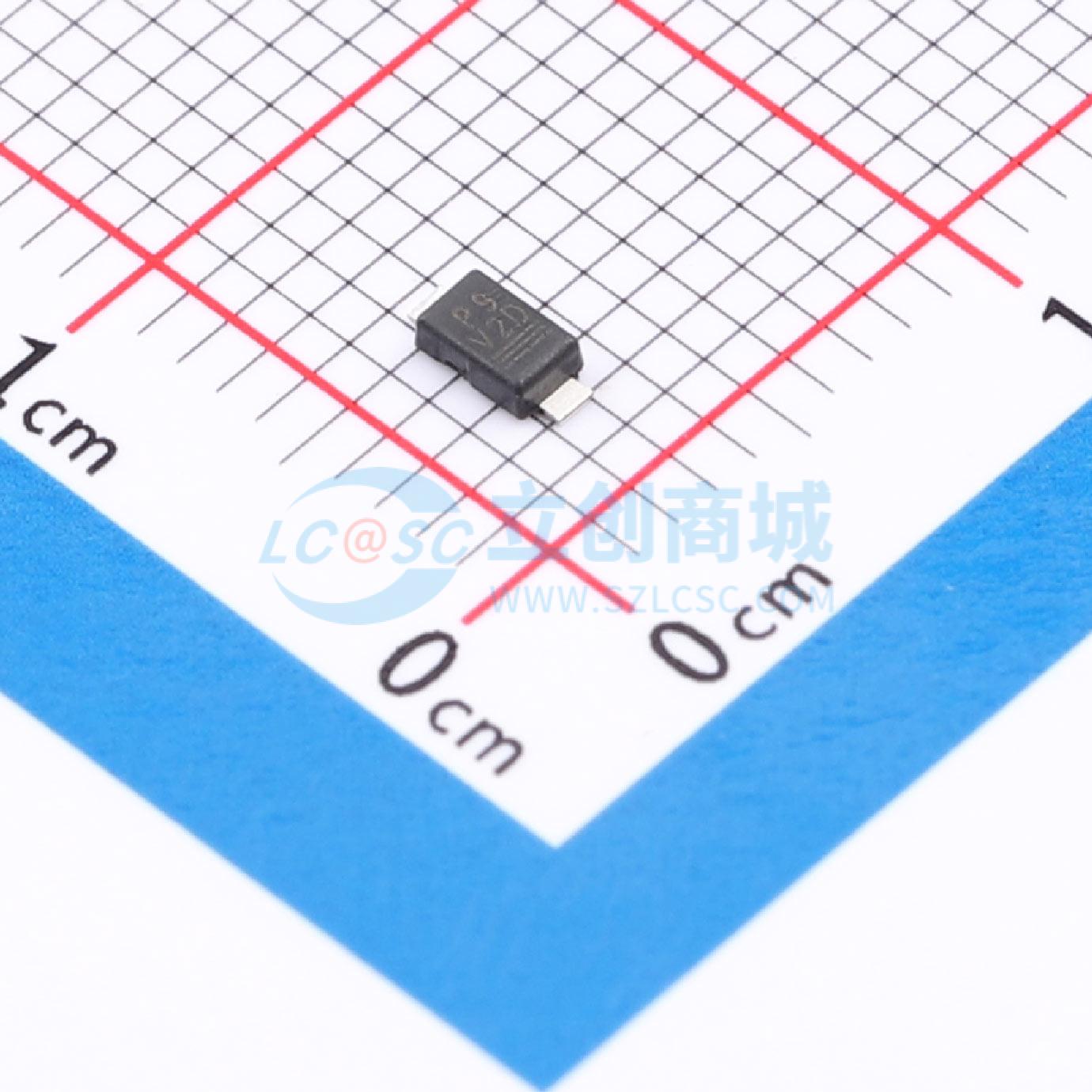

V2F22-M3/H
表面贴装Trench MOS Barrier Schottky整流器，采用Trench MOS Schottky技术，低外形封装，适用于自动贴装，正向压降低、功耗低
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- V2F22-M3/H
- 商品编号
- C20038572
- 商品封装
- DO-219AB(SMF)
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 870mV@2A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 60uA@200V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 60A |
商品特性
- 沟槽MOS肖特基技术
- 薄型封装
- 适合自动贴装
- 正向压降低，功率损耗低
- 符合J-STD-020标准的MSL 1级，LF最大峰值温度为260°C，可进行波峰焊和回流焊
- 可提供AEC-Q101认证产品
- 汽车订购代码：基础型号为P/N HM3
- 与SOD-123W封装外形兼容
应用领域
用于高频逆变器、续流、DC/DC转换器以及商业、工业和汽车应用中的极性保护。
