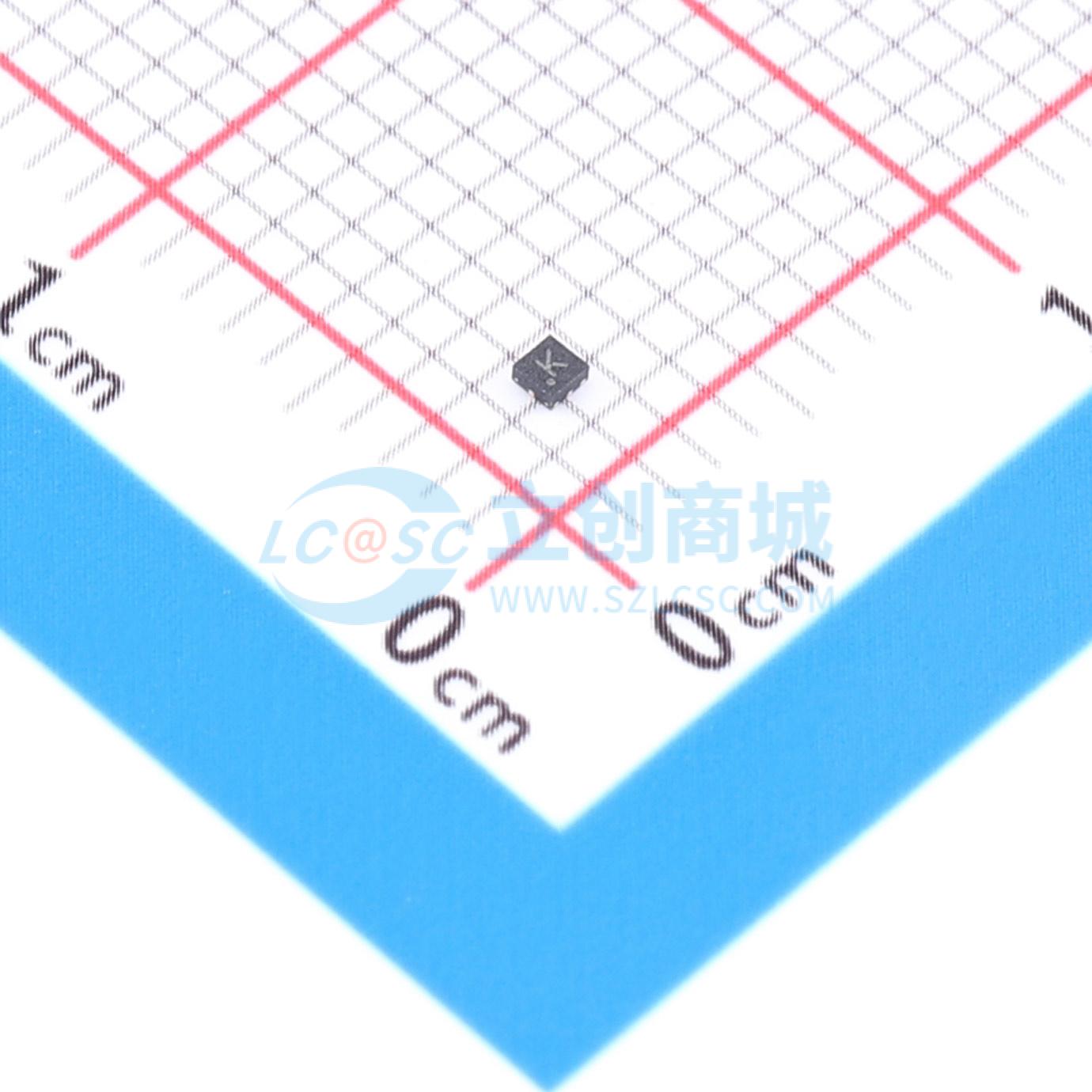

SKY13366-378LF
2.0至6.0GHzGaAsSPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SKY13366-378LF是一款pHEMTGaAsFETI/C开关，适用于传输/接收应用。通过在VCTL1或VCTL2引脚上施加正电压，可以将RF公共端（INPUT，引脚5）连接到OUTPUT1或OUTPUT2端口（引脚1或3）。开关在隔离端口上呈现反射短路。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY13366-378LF
- 商品编号
- C20032717
- 商品封装
- MLPD-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 26dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.65dB | |
| 工作电压 | 5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 正电压控制（0和1.8 V至0和5.0 V）
- 宽带频率范围：2.0-6.0 GHz
- 极低插入损耗，典型值0.35 dB @ 2.45 GHz
- 高隔离度，典型值24 dB
- 优异的线性性能，|P0.5dB = +30 dBm
- 超小型，MLPD（6引脚，1 x 1 mm）封装（MSL1，260℃ 符合JEDEC J-STD-020标准）
应用领域
- 无线局域网802.11 a/b/g/n网络
- 无线局域网中继器
- ISM频段无线电
- 低功耗收发系统
