MLX90381GLW-ACA-000-SP

Triaxis霍尔技术的三维磁通密度感应单芯片非接触式传感器IC，适用于电机控制等应用

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Melexis(比利时迈来芯)
商品型号: MLX90381GLW-ACA-000-SP
商品编号: C20009921

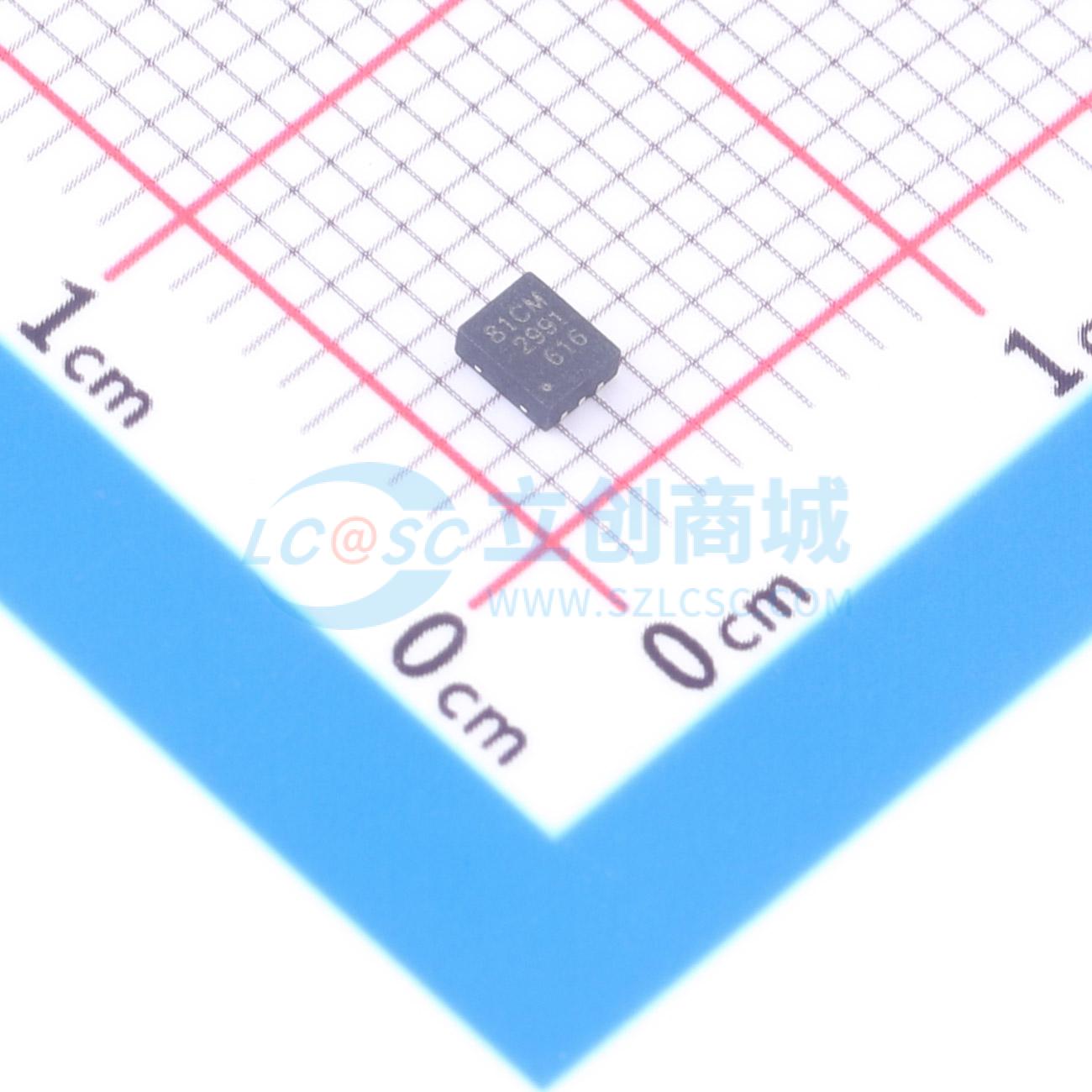

商品封装: DFN-6(2.5x2)
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

MLX90381是一款Triaxis pico-resolver单片无接触传感器IC，对施加在三个维度（X、Y、Z）的磁通密度敏感。可以选择两个轴映射到两个高速模拟输出，使得MLX90381可以用于轴上和轴外（通过轴）的位置感应，当与移动永磁体配对时。凭借其3.3V供电、高速度、小尺寸和灵活配置，MLX90381非常适合与合适的微控制器配合使用于电机控制应用中。该传感器具有宽广的操作温度范围和磁场密度范围，可以在许多工业和汽车应用中解析旋转轴的绝对角度位置。通过I2C协议直接在板上编程每个轴的灵敏度和滤波带宽，以适应配套MCU的ADC输入范围，无需外部编程工具。DFN-6封装（2.0mm x 2.5mm x 1.0mm），仅需三个外部电容器，最小化PCB面积，支持紧凑设计，并符合RoHS标准，采用镀锡表面处理和可焊侧壁。

应用领域

绝对旋转位置传感器
汽车和工业应用
电子阀门
电动自行车电机
无刷电机控制
- 永磁同步电机
- 无刷直流电机 (BLDC)

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	3D磁传感器
	磁感量程(X,Y)	±70mT
	磁感量程(Z)	±160mT
	输出位数	-
	接口类型	-

	属性	参数值
	工作电压	3.1V~3.6V
	工作电流	4.2mA
	工作温度	-40℃~+160℃
	功能特性	内置自检(BIST)；CRC校验
