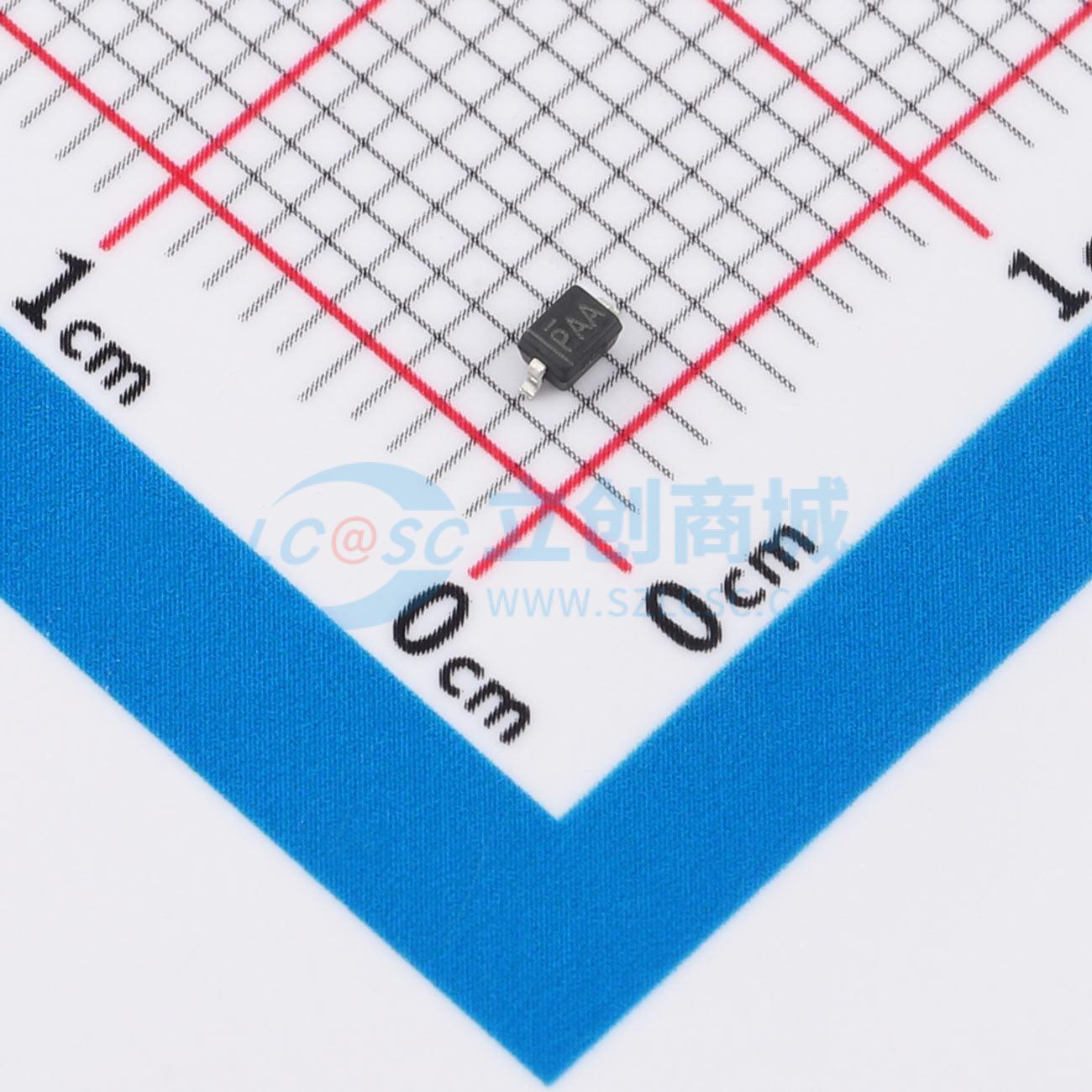

温馨提醒：图片仅供参考，商品以实物为准

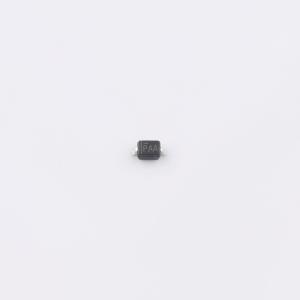

SD36-7
单通道单向TVS二极管，具备高ESD浪涌能力和低钳位电压，超低通道输入电容，无铅且符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- SD36-7
- 商品编号
- C19950478
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 275W@8/20us | |
| 击穿电压(VBR) | 40V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| Cj-结电容 | 44pF |
商品概述
DIODES SD36是一款单向ESD保护器，具有高ESD浪涌能力和低钳位电压。其专有的钳位能力可保护电源、控制或数据线上的过压应力，并防止下游组件受损。它能有效保护单线接口免受30kV静电放电（符合IEC61000 - 4 - 2标准）。
商品特性
- 符合IEC 61000 - 4 - 2标准提供ESD保护：空气放电±30kV，接触放电±30kV
- 超低通道输入电容
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 计算机外设
- 开关和按钮
- 医疗设备
- 计算应用
- 显示面板
- 工业领域
