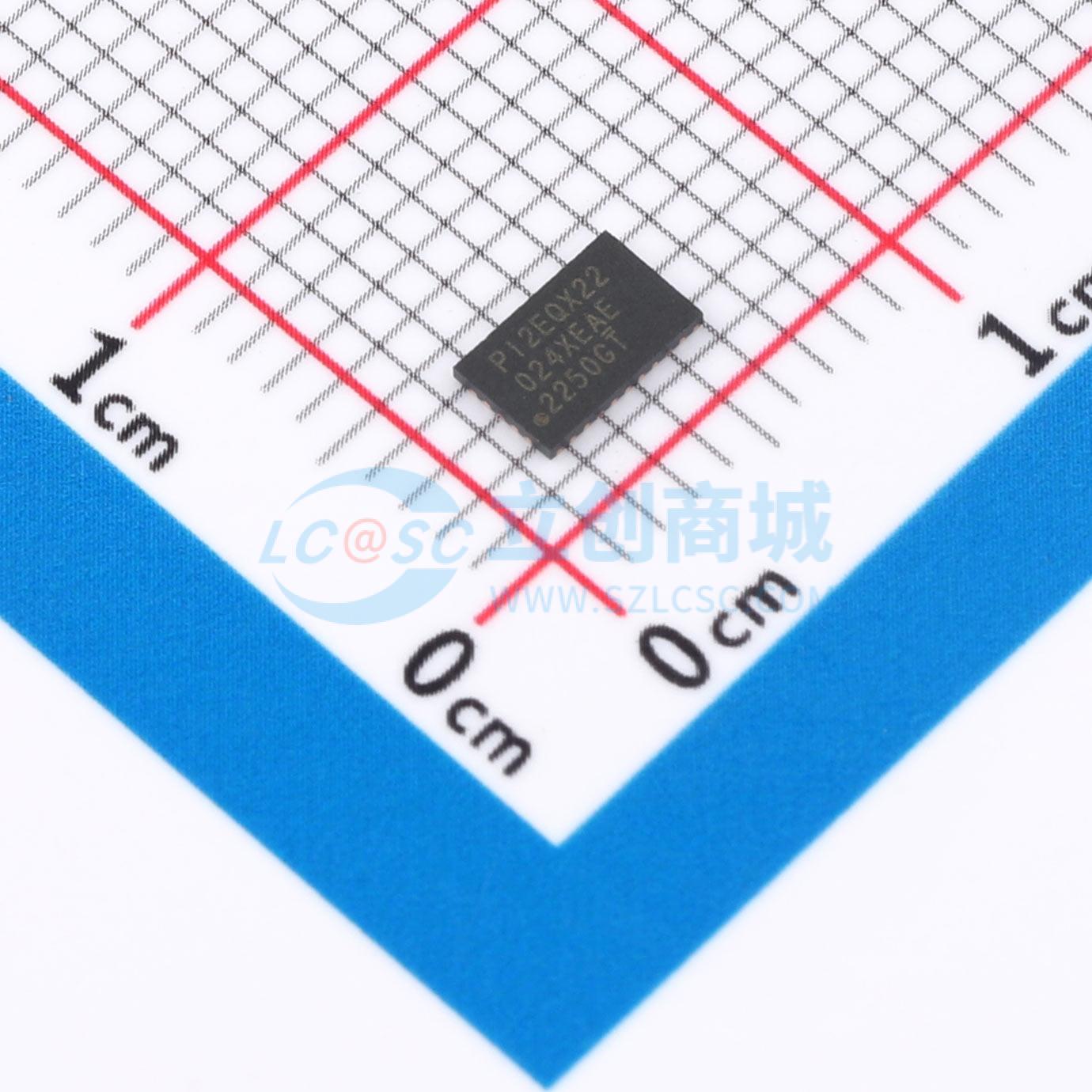

PI2EQX22024XEAEX

一款位级ReTimer，具备接收器自适应CTLE和发射器3抽头均衡功能，可对5GHz信号传输中高达 -23dB的信道损耗进行补偿。它支持USB3.2标准，适用于USB Type-C数据模式操作。可通过I2C接口对操作配置进行编程，以选择1通道USB3.2 Gen1x1/Gen2x1、1/2通道USB3.2 Gen1x1/Gen2x1或USB3.2 Gen2x2。 为实现良好的节能管理，该器件采用常见的1.8V Vdd电源供电。它符合USB链路电源管理状态，适用于活动模式（U0）和节能模式（U1、U2、U3）。USB Rx检测可持续监测TX端子的插拔状态。LFPS信号检测器可检测USB模式下的LBPM（基于LFPS的PWM消息）。 凭借位级ReTimer设计的优势，该器件从信号输入到输出的延迟极低（<1ns），可确保各种USB设备之间实现良好的互操作性。

• 符合USB 10Gbps和5Gbps标准
• 支持双端口USB抖动清理
• 5GHz时 -23dB的信道损耗补偿
• 低延迟<1ns
• 自适应连续时间线性均衡器（CTLE）
• 无参考时钟设计
• 具备Rx端接检测，用于节能控制
• 发射器3抽头可选择调整
• 单电源1.8±90mV
• 完全无铅，完全符合RoHS标准
• 无卤素和锑，“绿色”器件

• 源设备：平板电脑、智能手机、笔记本电脑、台式机、一体机
• 宿设备：显示器、电视
• PC扩展坞、有源线缆、转接器（适配器）
