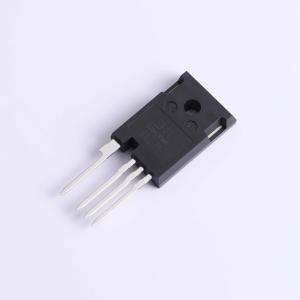

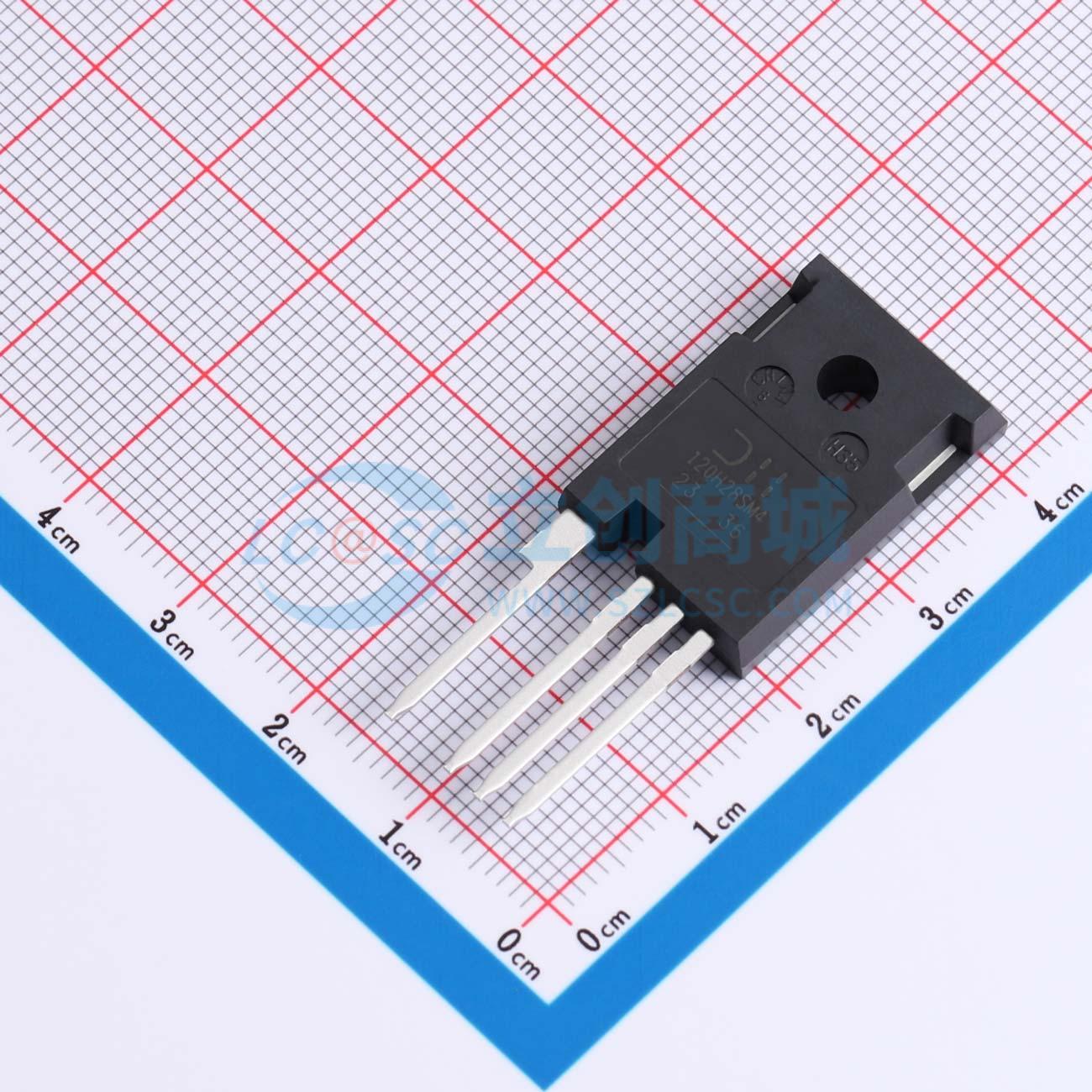

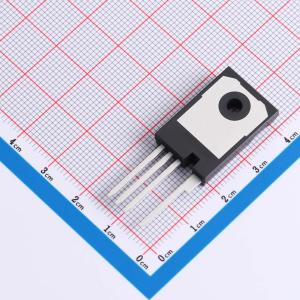

温馨提醒：图片仅供参考，商品以实物为准
DMWSH120H28SM4Q
碳化硅功率MOSFET，低导通电阻、低输入电容，适用于高效电源管理应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- DMWSH120H28SM4Q
- 商品编号
- C19950048
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 11.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 100A | |
| 耗散功率(Pd) | 429W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.6V | |
| 栅极电荷量(Qg) | 173.7nC | |
| 输入电容(Ciss) | 3.944nF | |
| 反向传输电容(Crss) | 9.73pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 180pF | |
| 导通电阻(RDS(on)) | 28.5mΩ |
商品概述
这款碳化硅MOSFET旨在最大限度地降低导通电阻，同时保持卓越的开关性能，非常适合用于高效电源管理应用。
商品特性
- 低导通电阻
- 适用于功率应用的高BVDSS额定值
- 低输入电容
- 无铅涂层；符合RoHS标准
- 无卤素和锑，环保型器件
- DMWSH120H28SM4Q适用于需要特定变更控制的汽车应用；该产品符合AEC - Q101标准，具备生产件批准程序（PPAP）能力，并在通过IATF 16949认证的工厂生产。
应用领域
- 电动汽车高功率DC - DC转换器
- 电动汽车充电系统
- AC - DC牵引逆变器
- 汽车电机驱动器
