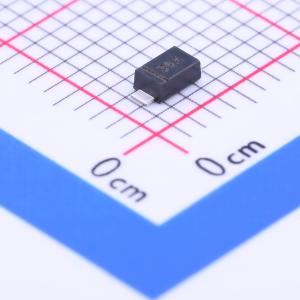

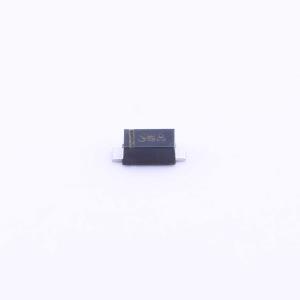

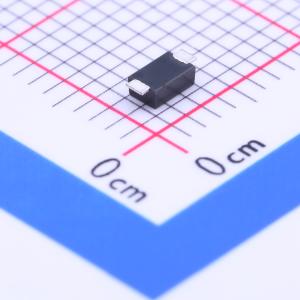

SMF36A
单向TVS 36V截止 峰值浪涌电流：3.4A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VRWM=36V，Vc=58.3V，Ipp=3.4A
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SMF36A
- 商品编号
- C211764
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 3.4A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W@10/1000us | |
| 击穿电压 | 44.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号
- 采用10/1000 μs波形时，峰值脉冲功率能力为200 W，重复率（占空比）：0.01%（78 V以上为300 W）
- 出色的钳位能力
- 响应时间极快
- 浪涌电阻增量低
- 符合J-STD-020C标准的MSL 1级，最高液相峰值温度为260 °C
- 符合RoHS 2002/95/EC和WEEE 2002/96/EC指令
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元的信号线上产生的电压瞬变。
