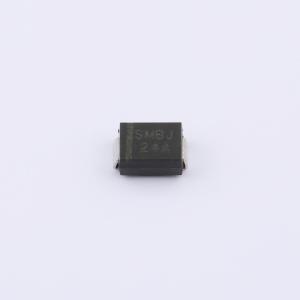

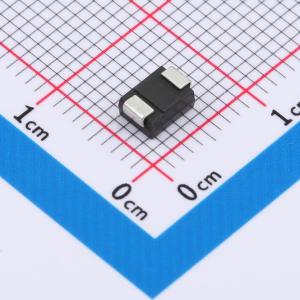

温馨提醒：图片仅供参考，商品以实物为准
SMBJ24A
单向TVS 24V截止 峰值浪涌电流：15.42A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：适用于表面贴装应用。 低轮廓封装。 适合自动贴装。 有单向和双向两种类型。 采用10/1000μs波形时，具有600W的峰值脉冲功率能力。 具有低增量浪涌电阻和出色的钳位能力。应用：用于敏感电子设备，防止由感性负载开关和雷击在消费、计算机、工业和电信领域的IC、MOSFET、传感器单元信号线上引起的电压瞬变
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SMBJ24A
- 商品编号
- C211760
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.205333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 15.42A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用
- 薄型封装
- 适合自动贴装
- 有单向和双向可选
- 采用10/1000 μs波形时，峰值脉冲功率能力达600 W
- 浪涌电阻增量低，箝位能力出色
- 响应时间极快
- 保证高温焊接：端子处260°C / 10 s
- 符合MSL 1级标准
- 符合RoHS标准的元件
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在IC、MOSFET以及消费、计算机、工业和电信领域传感器单元信号线中引发的电压瞬变。
