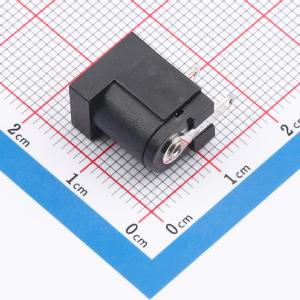

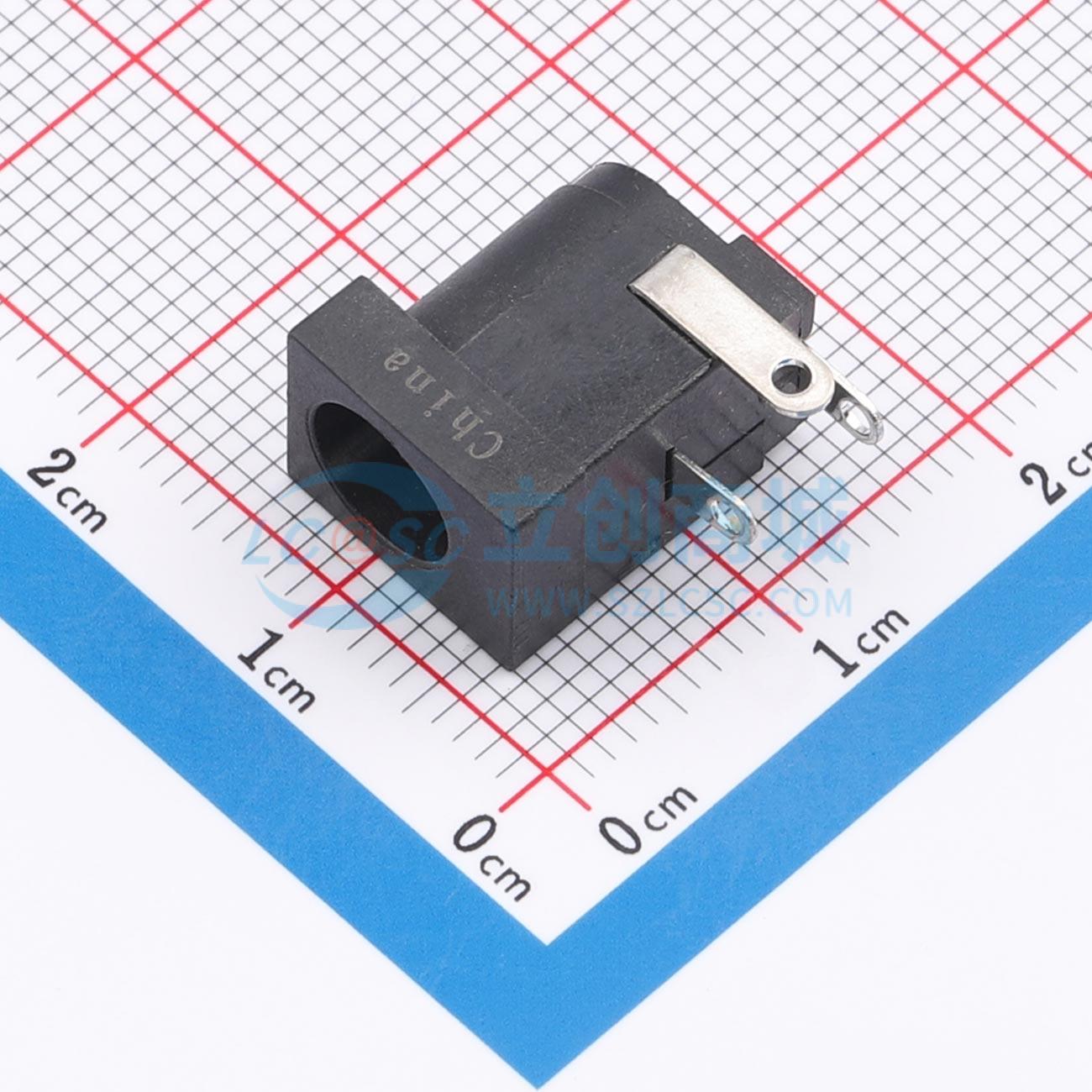

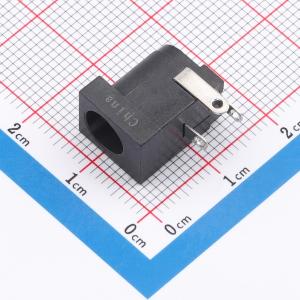

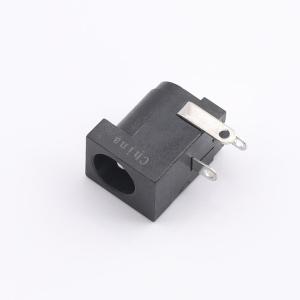

54-00166

该产品为配对插头，最大工作电压为48V，最大工作电流为6.0A（负载下未配对时）。工作温度范围为20°C至70°C，相对湿度不超过85%。产品材料包括：绝缘体为黑色PBT；外壳为黑色PBT；中心针为镀镍黄铜；端子为镀锡黄铜；弹簧触点为镀锡磷青铜。电气要求方面，介电强度为500Vac下1分钟，绝缘电阻在250Vdc下最小为100MΩ，接触电阻最大为30mΩ。机械要求方面，插入力为0.3 - 2.0kgf，拔出力为0.3 - 2.0kgf，生命周期为5000次配对循环，同时保持接触电阻最大为100mΩ、耐压500Vac 1分钟，端子强度为在任何方向对端子施加500gf力60秒，同时保持电气特性且端子无损坏或过度松动。焊接方面，可焊性为端子在260 ± 5°C焊锡槽中浸2mm 3 ± 0.5秒时覆盖率至少为90%，焊接热测试为在260 ± 5°C焊锡槽中浸2mm 10 ± 0.5秒无变形，烙铁耐久性为在350 ± 10°C下暴露5秒或更短时间无变形。环境要求方面，低温测试为在 -40 ± 2°C下48小时无变形，同时保持接触电阻最大为50mΩ、绝缘电阻在250Vdc下最小为100MΩ，且机械和电气无损坏迹象；高温测试为在85 ± 2°C、相对湿度45 - 85%下48小时，同时保持接触电阻最大为50mΩ、绝缘电阻在250Vdc下最小为100MΩ，且机械和电气无损坏迹象；湿度测试为在40 ± 2°C、相对湿度90 - 95%下48小时，同时保持接触电阻最大为50mΩ、绝缘电阻在250Vdc下最小为100MΩ，且机械和电气无损坏迹象；盐雾测试为在35 ± 2°C、5% NaCl雾中24小时，测试后清洗部件，不应有腐蚀现象。包装信息为连接器散装，500个装在密封PE袋中。测试基于IEC 60512 - 5 - 2，最大电流曲线是在受控环境条件下对隔离测试样品生成的，未考虑外壳、配对电缆或其他电路等外部因素，工作电流曲线（按最大值的20%降额）考虑了外部因素和制造差异。
