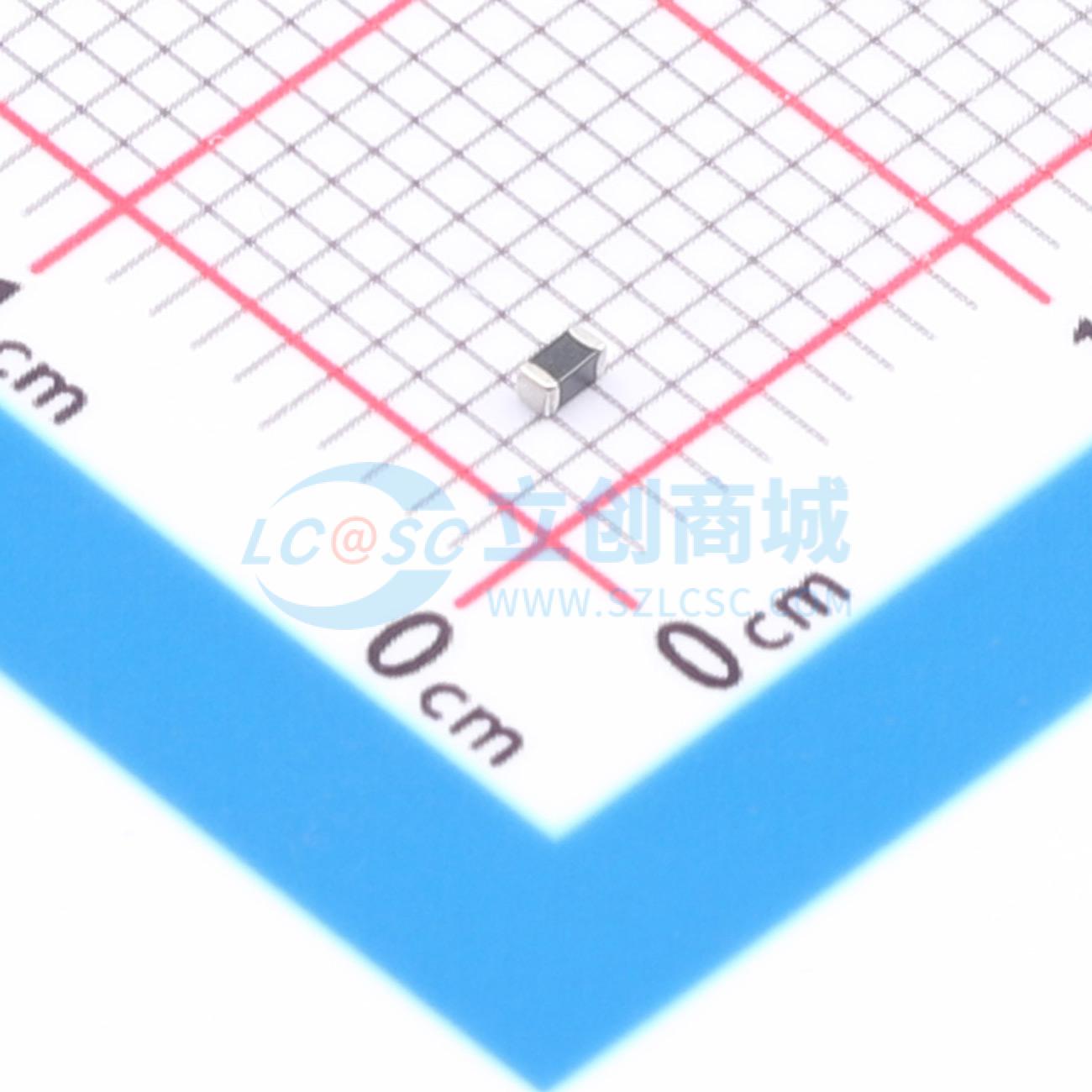

B72500G0140K060
汽车用贴片多层压敏电阻，具备可靠ESD保护、高能量吸收能力、低泄漏电流等特性
- 品牌名称
- TDK
- 商品型号
- B72500G0140K060
- 商品编号
- C210814
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 22V | |
| 工作电压(DC) | 18V | |
| 工作电压(AC) | 14V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值浪涌电流 | 30A | |
| 能量 | 200mJ | |
| 静态电容 | 220pF@1kHz |
商品特性
- 根据 IEC 61000 - 4 - 2 标准，提供高达 30 kV 的可靠 ESD 保护，达到 4 级（8 kV 接触放电、15 kV 空气放电）
- 高能量吸收能力
- 低泄漏电流
- 长期 ESD 稳定性
- 双向保护
- 高达 150 °C 无需温度降额
- 符合 RoHS 标准，无铅
- 镍阻挡层适用于无铅焊接
- 基于 AEC - Q200 进行认证
- 提供 PSpice 仿真模型
应用领域
- 汽车应用中的瞬态过电压保护：电池线路、车身控制单元、ABS/ESP、EPS、直流电机
