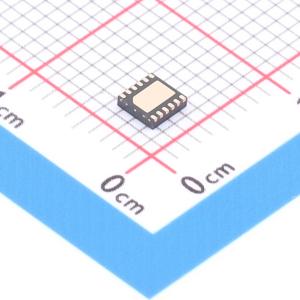

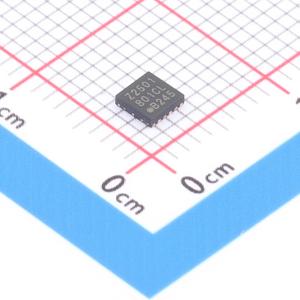

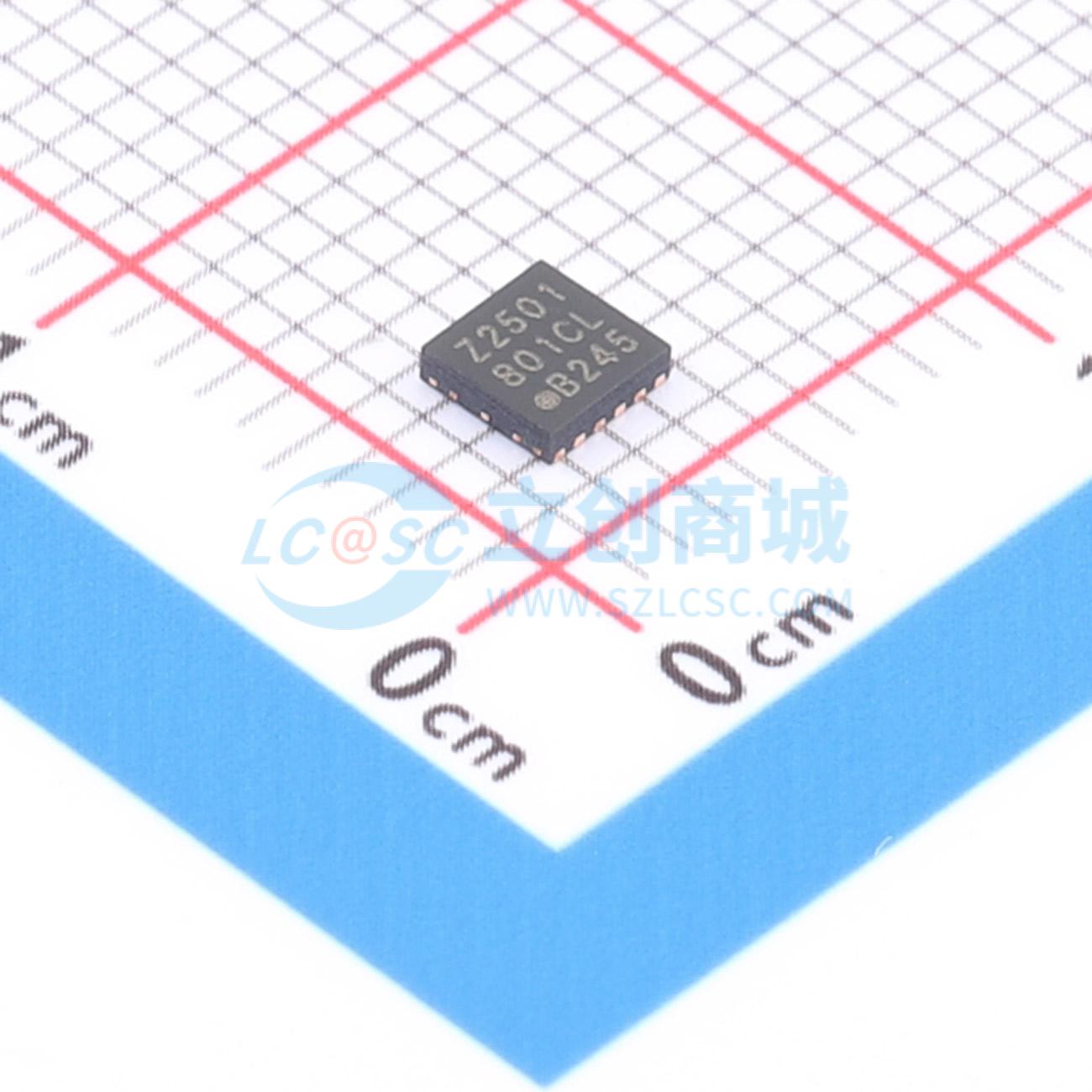

RH4Z2501BJ3GNM#HD0
带集成保护的IO-Link收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款用于IO-Link通信的线路驱动器/电平转换器IC，带有集成保护。它适用于传感器和执行器系统的IO-Link设备物理层，也可用作单通道主站。为了进行设备配置和状态读取，它提供了一个单总线通信接口。输出驱动器支持推挽操作，在所有工作温度下，最大导通电阻小于2.5Ω。采用强大的CMOS混合信号技术设计，允许高达60V的短电源电压峰值。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RH4Z2501BJ3GNM#HD0
- 商品编号
- C19846140
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | 单总线 | |
| 数据速率 | - | |
| 工作电压 | 9V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | - | |
| 静态电流 | 1.2mA | |
| 功能特性 | 唤醒功能；使能/关断功能；中断生成 |
商品概述
RH4Z2501是一款用于IO-Link通信的线路驱动器/电平转换器IC，具备集成保护功能。它适用于传感器和执行器系统的IO-Link设备物理层。该IC也可用作单通道主站。 为实现设备配置和状态读取，提供了一个OWI通信接口。 输出驱动器支持推挽操作，在所有工作温度下，最大RDSON小于2.5Ω。 RH4Z2501采用强大的CMOS混合信号技术设计，可承受高达60V的短时电源电压尖峰。
商品特性
- 电源电压范围为9V至36V。
- 具备±60V的过电压尖峰耐受性。
- 驱动器输出电流可配置，范围为50mADC至400mADC。
- RDSON小于2.5Ω。
- 驱动器压摆率可调。
- 集成唤醒检测功能。
- 由MCU辅助生成唤醒信号（典型值700mA）。
- 具备OWI数字通信和校准接口。
- 集成3.3V和5V线性稳压器。
- 环境温度范围为-40℃至125℃。
- 接收器配备毛刺滤波器。
- 集成保护功能：
- L+、CQ、GND/L-具备±1.25kV/2.5A（峰值）浪涌保护（符合IEC 61000-4-5标准的8/20 μs脉冲）。
- L+、CQ、GND/L-具备反极性保护。
- 片上诊断功能：
- 过温检测。
- 电源电压监控。
- 芯片损坏检测。
应用领域
- RH4Z2501可作为通用电缆驱动器。
- RH4Z2501可作为IO-Link设备和IO-Link主站的物理层收发器（PHY），支持IO-Link通信。
- 24V线路驱动器/电平转换器。
- 符合IO-Link标准的设备。
- 符合IO-Link标准的主站。
