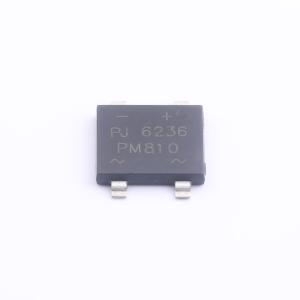

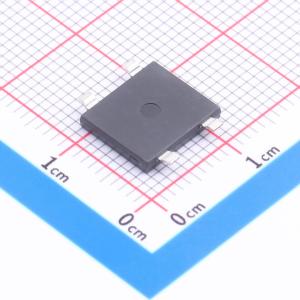

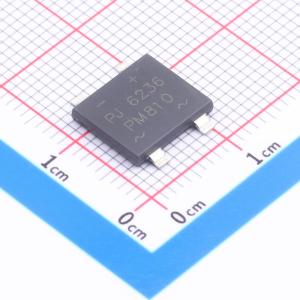

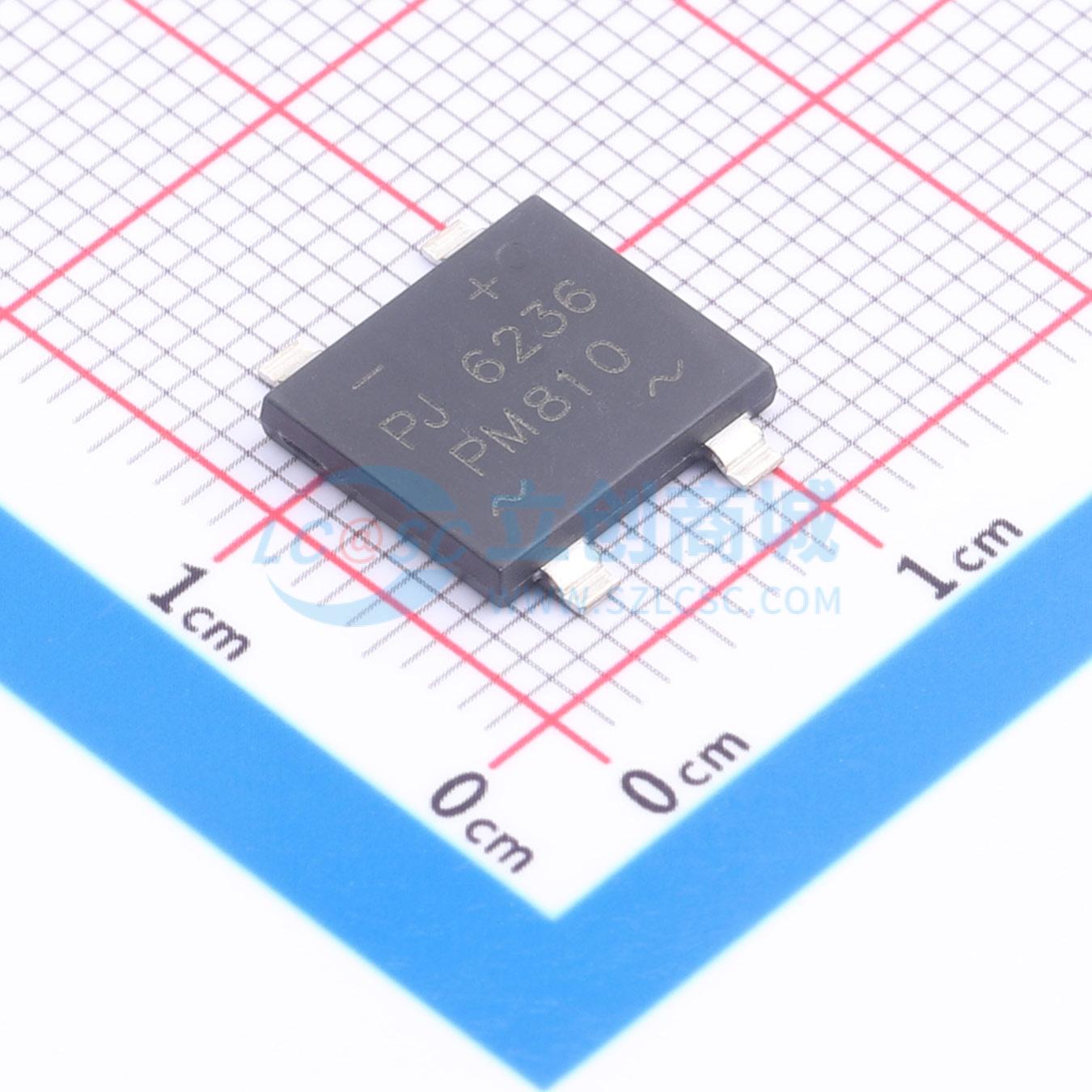

PM810_R2_00601
表面贴装玻璃钝化桥式整流器，适用于自动组装，节省电路板空间，超薄封装，无铅且符合欧盟RoHS 2.0，无卤
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PM810_R2_00601
- 商品编号
- C19845091
- 商品封装
- M8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 整流桥 | |
| 正向压降(Vf) | 1.05V@4A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 非重复峰值浪涌电流(Ifsm) | 170A | |
| 工作结温范围 | -55℃~+150℃ | |
| 类型 | 单相整流 |
商品特性
- 玻璃钝化芯片结
- UL认证文件编号E111753
- 非常适合自动组装
- 节省印刷电路板空间
- 超薄外形封装，适用于空间受限的应用
- 符合欧盟RoHS 2.0标准，无铅
- 根据IEC 61249标准，无卤
应用领域
- 快速充电器（<45W）
- 通用电源适配器（<50W）
- USB PD、笔记本电脑适配器（<65W）
- 三合一数字电视电源板（<45W）
- 智能音箱适配器（<40W）
