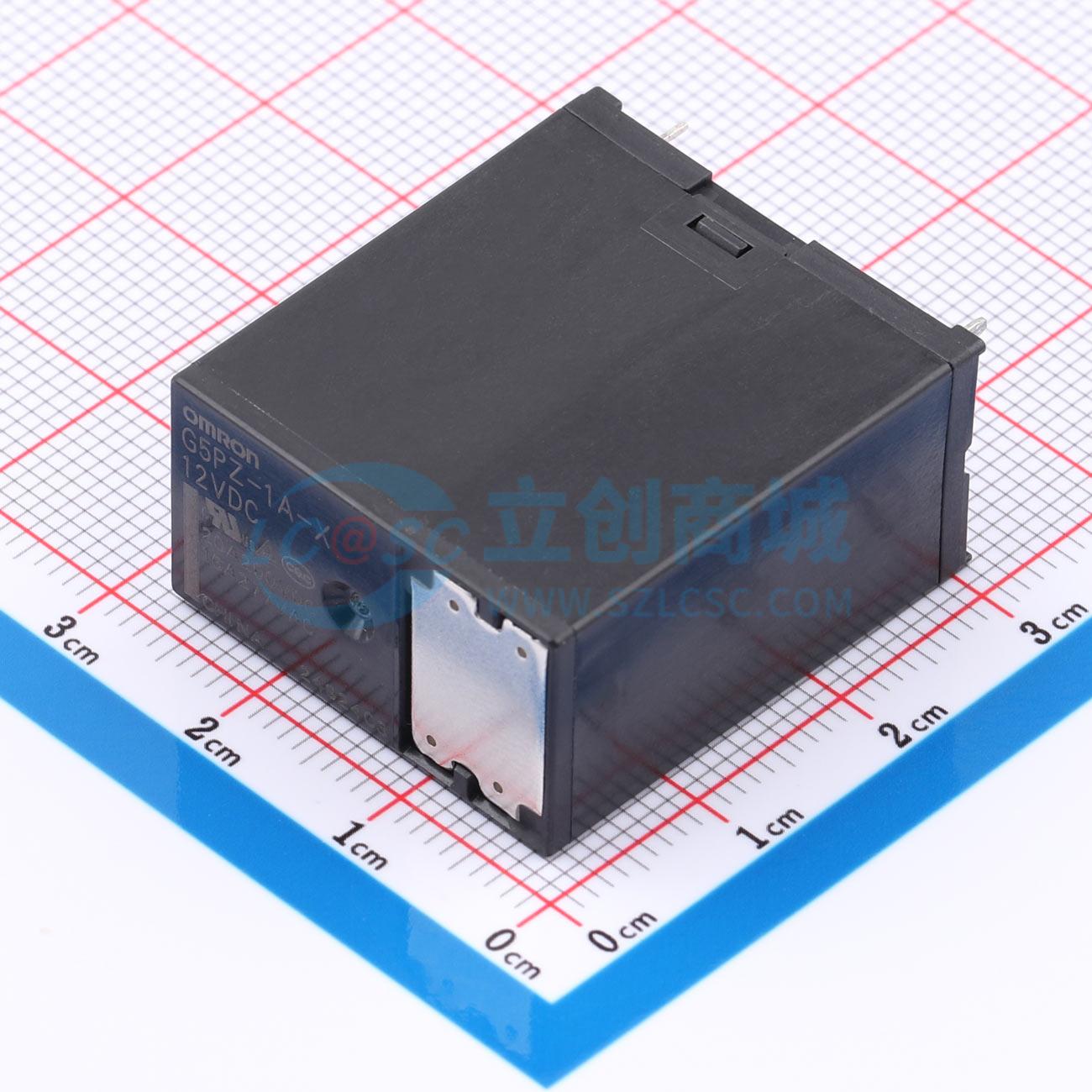

温馨提醒：图片仅供参考，商品以实物为准

G5PZ-1A-X DC12

12V 20A 一组常开:1A(单刀单掷-常开)

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：400 VDC、20 A / 450 VDC、16 A 可通过两个产品单元之间的触点串联实现双向开合。15.2mm（宽）的纤薄尺寸，无论极性如何，都能实现 200 VDC、20 A 的开合。线圈功耗 530 mW，灵敏度高（在 50% 保持电压的工作环境中可实现进一步节能效果）。线圈与触点之间的绝缘距离最小为 5.5mm，脉冲耐受电压高达 10 kV。通过 UL/TÜV/CQC 获得两触点串联额定值。应用：电池系统。OA 设备
品牌名称: OMRON(欧姆龙)
商品型号: G5PZ-1A-X DC12
商品编号: C19844357
商品封装: 插件,26.4x15.2mm
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	功率继电器
	线圈电压	12V
	触点形式	一组常开:1A(单刀单掷-常开)
	触点容量(电阻负载)	16A@250VDC；20A@200VDC
	最大切换电压	277V@AC；200V@DC
	额定线圈功率	530mW
	触点材料	银合金(无镉)

商品概述

该紧凑型功率继电器可实现200VDC、20A的双向开合。通过两个产品单元之间的触点串联连接，也可实现400VDC、20A或450VDC、16A的双向开合。15.2mm（宽）的纤薄尺寸，无论极性如何，都能实现200VDC、20A的开合。线圈功耗为530mW，灵敏度高（在保持电压为50%的工作环境中可实现进一步节能效果）。线圈与触点之间的绝缘距离最小为5.5mm，脉冲耐压为10kV，绝缘性能高。通过UL/TÜV/CQC认证，获得两触点串联连接的额定值。

商品特性

400VDC、20A / 450VDC、16A双向开合可通过两个产品单元的触点串联实现
15.2mm（宽）纤薄尺寸，可实现200VDC、20A的极性无关开合
线圈功耗530mW，灵敏度高，在保持电压50%的工作环境中有节能效果
线圈与触点间绝缘距离最小5.5mm，脉冲耐压10kV，绝缘性高
通过UL/TÜV/CQC获得两触点串联连接额定值

应用领域

电池系统
办公自动化设备
工厂自动化设备
不间断电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	最大切换电流	20A
	线圈电阻	272Ω
	接触电阻	100mΩ
	动作时间	15ms
	释放时间	5ms
	工作温度	-40℃~+85℃
