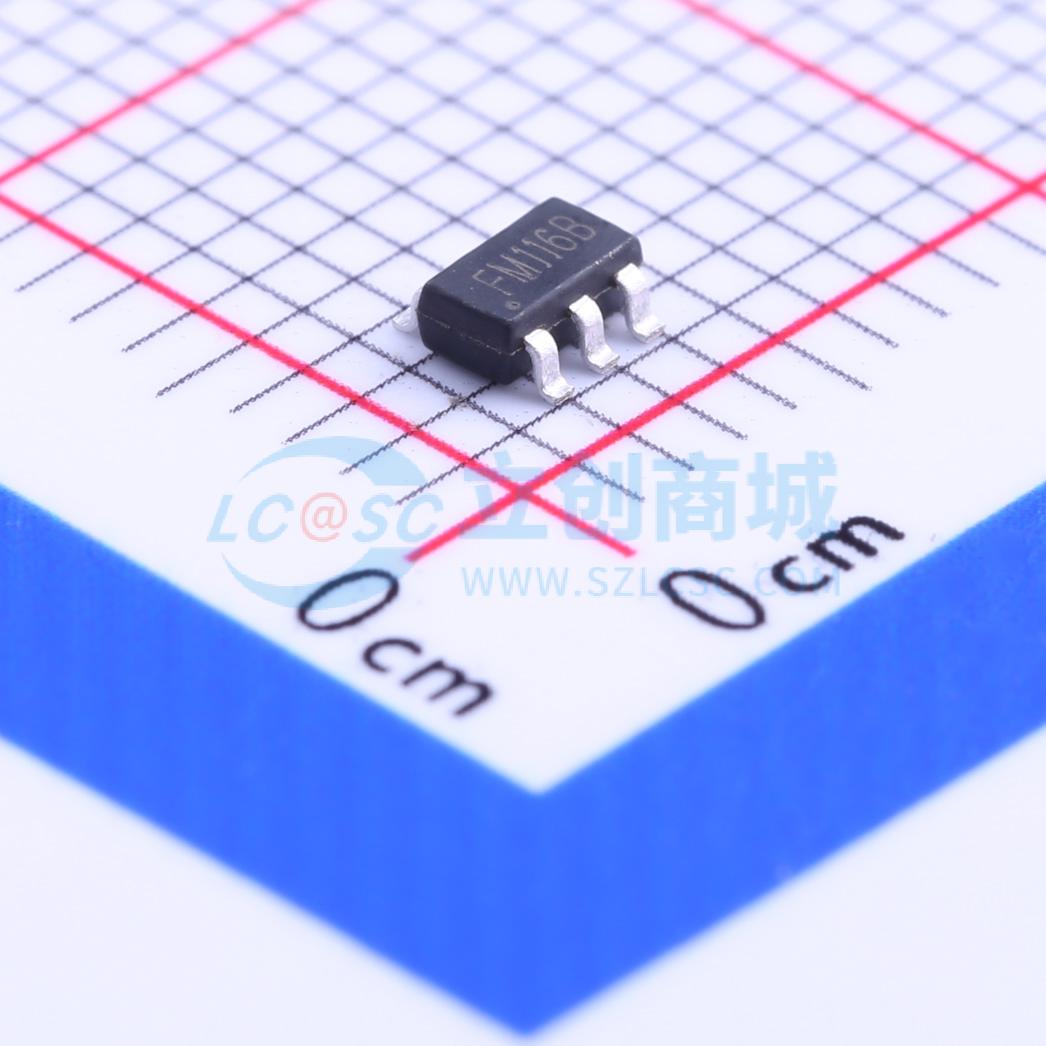

FM116B

FM116B 是专为驱动小电流直流马达而设计的集成电路，该电路采用 SOT23-6 微型封装，为对空间敏感的系统设计提供理想选择。 电路采用 H 桥结构，内置功率 MOSFET 开关，可实现对负载直流电机正转、反转、刹车以及待机四个功能的控制，刹车功能能使负载电机快速停止转动，待机功能使电路静态功耗极低(小于 1uA)。 电路内置低阻功率 MOSFET 开关，在 300mA 负载电流条件下，电路产生的压降 500mV，功耗为 150mW，在 SOT23-6 封装允许的范围之内，电路可长时间持续工作。 FM116B 内置带迟滞效应的热保护功能(TSD)。27°C，VDD = 4V 条件下 FM116B 持续最大输出电流为 550mA。受封装散热能力的影响随着环境温度的升高，最大持续输出电流必须适当降低。

• 内置 PMOS/NMOS 功率开关的单通道 H 桥驱动器
• 有正转/反转/停止/刹车四个功能
• 低待机电流 (typ.0.1uA)
• 宽工作电压范围，适用于锂电池供电 (2.5V~5V)
• 500mA 电流输出能力 (VDD = 4V,RL = 5Ω)
• 内置带迟滞效应的热保护功能 (TSD)
• CMOS 输入，输入无需额外限流电阻
• 封装形式：SOT23-6

• 玩具直流电机驱动
• 遥控玩具飞机尾翼马达驱动
• 遥控玩具飞机舵机马达驱动
