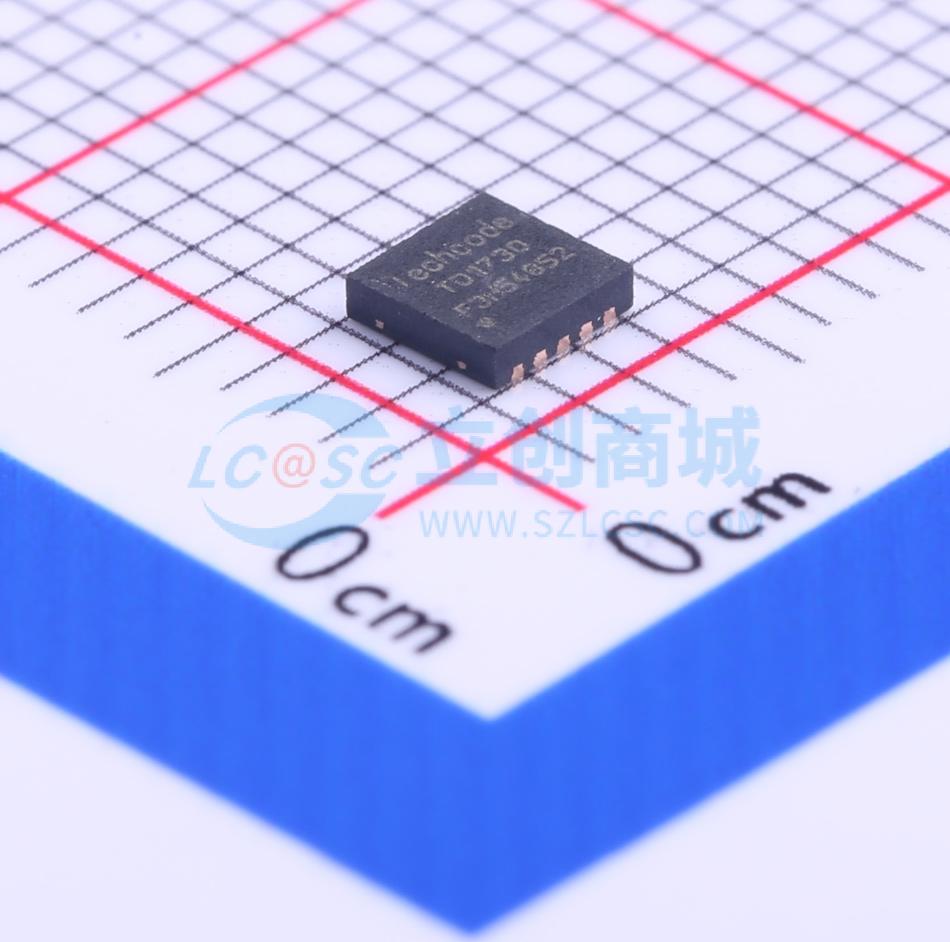

温馨提醒：图片仅供参考，商品以实物为准

TD1730

高性能PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PWM 耐压35V 外挂MOS最高能带载20A
品牌名称: Techcode(泰德)
商品型号: TD1730
商品编号: C190600
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.165克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.8V~32V
	输出电压	700mV~5.5V
	输出电流	25A
	开关频率	135kHz；165kHz；215kHz；185kHz
	工作温度	-40℃~+85℃@(TA)；-40℃~+125℃@(TJ)

商品概述

TD1730是一款单相、恒定导通时间的同步PWM控制器，用于驱动N沟道MOSFET。TD1730可将高电压降压，为笔记本电脑中的低压芯片组或内存提供电源。 TD1730在PFM或PWM模式下均能提供出色的瞬态响应和精确的直流电压输出。在脉冲频率调制模式（PFM）下，TD1730通过负载调制开关频率，在轻载到重载范围内实现了极高的效率。在PWM模式下，转换器以近乎恒定的频率工作，满足低噪声要求。TD1730具备精确的正电流限制、输出欠压和输出过压保护功能，非常适合笔记本电脑应用。上电复位功能可监测VCC引脚电压，防止上电时出现误操作。TD1730具有1ms的数字软启动功能，并内置了集成式输出放电方法，实现软关断。内部集成的软启动功能可通过可编程的压摆率提升输出电压，以降低启动电流。软关断功能可通过控制反向电感电流，主动对输出电容进行放电。 TD1730采用10引脚TDFN 3x3封装。

商品特性

输出电压可在+0.7V至+5.5V范围内调节
参考电压为0.7V
全温度范围内精度为±1%
输入电池电压范围为+1.8V至+32V
VCC引脚具备上电复位监测功能
出色的电源和负载瞬态响应
PFM模式可提高轻载效率
可从4个预设值中选择PWM频率
集成MOSFET驱动器
集成自举正向P沟道MOSFET
可调节的集成软启动和软关断功能
可选择强制PWM或自动PFM/PWM模式
电源正常监测功能
70%欠压保护
125%过压保护
可调节的电流限制保护
采用检测低端MOSFET的RDS(ON)方式
过温保护
可从保护模式自动恢复
TDFN - 10 3x3封装
提供无铅环保器件（符合RoHS标准）

应用领域

笔记本电脑
平板电脑
手持便携式设备
一体电脑
LCD显示器/电视
电池充电器
ADSL调制解调器
电信/网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	外置
	输出类型	可调
