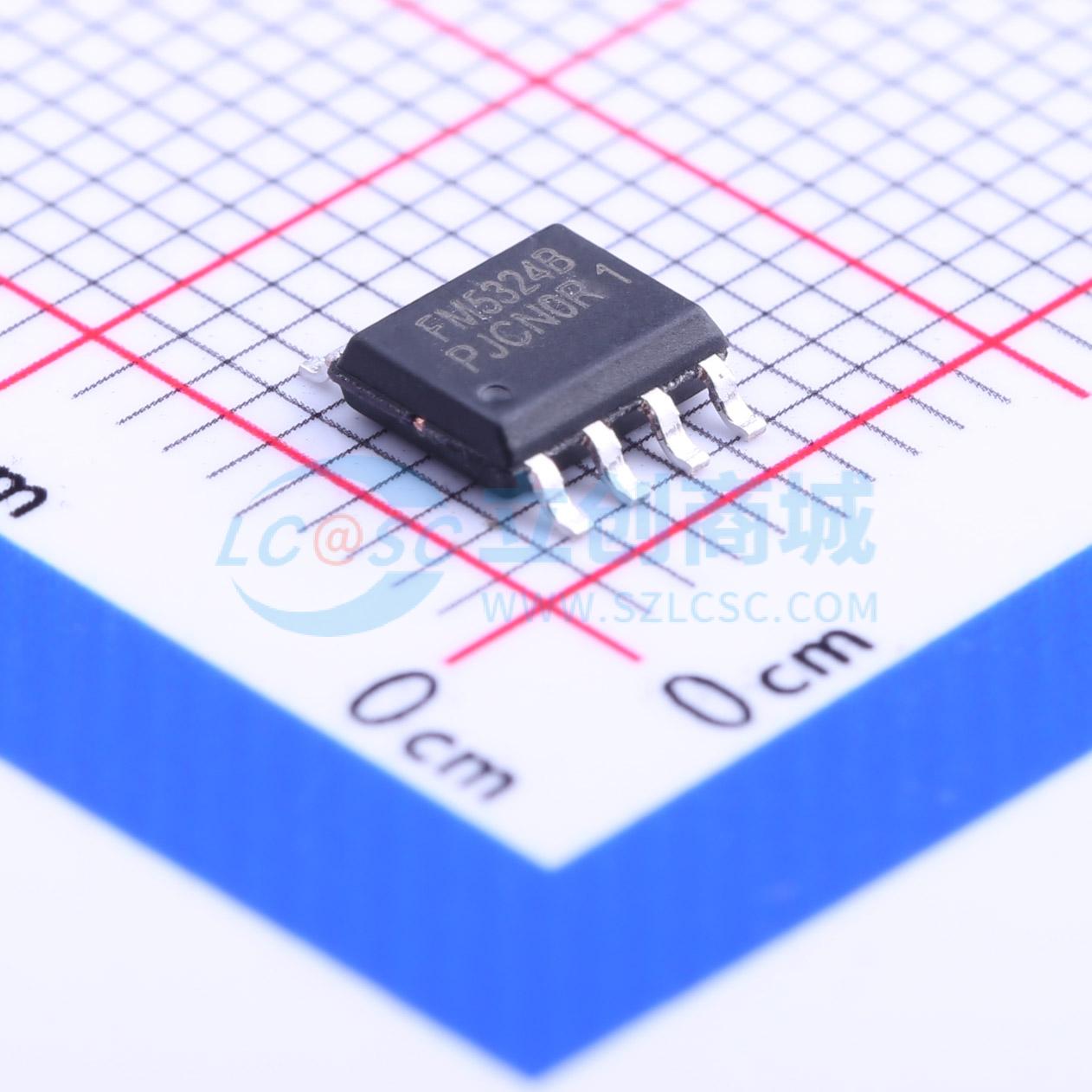

FM5324B
停产 FM5324B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 移动电源管理 IC
- 品牌名称
- FM(富满)
- 商品型号
- FM5324B
- 商品编号
- C190464
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.87V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
用于移动电源，集成了锂电池充电管理，USB 升压输出，电池电量和的集成电源管理IC。 FM5324B 是以开关方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达 ±1% ，并且具有充电电流纹波小，充电效率高等优点。 DC 升压可达到 ±1% 的精度，可以提供高达 90% 以上的升压转换效率，延长电池使用时间。 FM5324B 配置了3 个LED 驱动端口，可驱动4 个LED 显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。FM5324B 还可以配合系列中的其它型号实现 2.4A+(2.4A·1.0A) 的双路独立输出方案。 FM5324B 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的ESD 保护电路，使得该款芯片具有极高的可靠性。
商品特性
- 外围电路简单，无需外部MOS
- 可以实现2.0A@5V 同步开关充电
- 可以实现 2.4A@5V 同步开关升压输出
- 低待机电流，约为60uA
- 充放电软启动功能
- 涓流/恒流/恒压三段式充电
- 输入电源掉电电池自动升压供电
- 整体方案升压最高效率可达 94%@2.4A
- USB 输出过流，短路，过压保护
- 按键/自动检测负载功能
- 空载检测关断功能
- 配合同系列芯片可实现精简的双路独立输出方案： 2.4A+2.4A
- 封装形式：eSOP‐8
应用领域
- 移动电源
