FM5325E

FM5325E 是一款应用于移动电源，集成了锂电池充电管理，USB 升压输出，电池电量判断和LED 指示的集成电源管理IC。 FM5325E 是以开关方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达 ± 1% ，并且具有充电电流纹波小，充电效率高等优点。 FM5325E 的DC-DC 升压可达到± 1% 的精度，可以提供高达 90% 以上的升压转换效率，延长电池使用时间。 FM5325E 配置了3 个LED 驱动端口，可驱动4 个LED 显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。 FM5325E 集成的电池容量库仑计和I2C 接口。MCU 无需集成ADC 即可通过I2C 访问芯片内部的12bit 电池容量数据和其它数据，并驱动LED/LCD 按百分比显示电池剩余容量或显示成其它方式。 FM5325E 实现2.4A 输出，并且支持库仑计功能。 FM5325E 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的ESD 保护电路，使得该款芯片具有极高的可靠性。 FM5325E 目前提供ESOP-16 的封装形式。

• 外围电路简单，无需外部MOS
• 可编程充电电流，最大实现 3.0A@5V 快速充电
• 可编程输出限流，可以实现 2.4A@5V 放电
• 集成12bit 可编程容量的库仑计
• 可支持与MCU 的I2C 通信
• 低待机电流，小于70uA
• 可编程充饱电压，充电浮充电压精度 ±0.5%
• 充放电软启动功能
• 涓流/恒流/恒压三段式充电
• 加速充饱功能，减小恒压阶段充电时间
• 输出线补功能
• 高效同步开关充电及同步开关升压输出
• 输入电源掉电电池自动升压供电
• 整体方案升压最高效率可达 93%@2.4A
• USB 输出过流，短路，过压保护
• 按键/自动检测手机功能
• 空载检测关断功能
• 4 灯电量显示方式

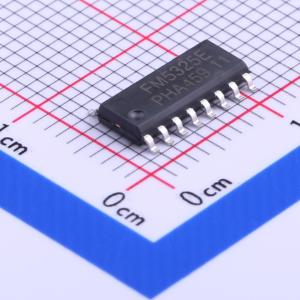

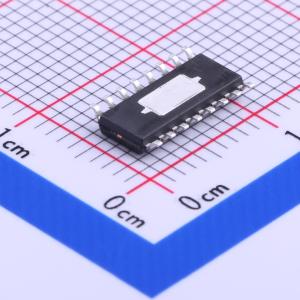

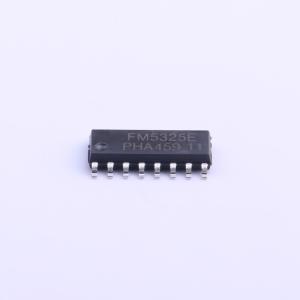

• ESOP-16 封装

• 移动电源
