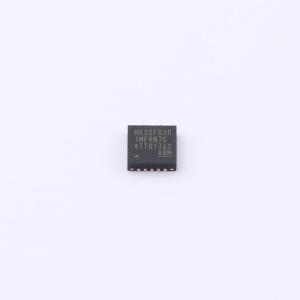

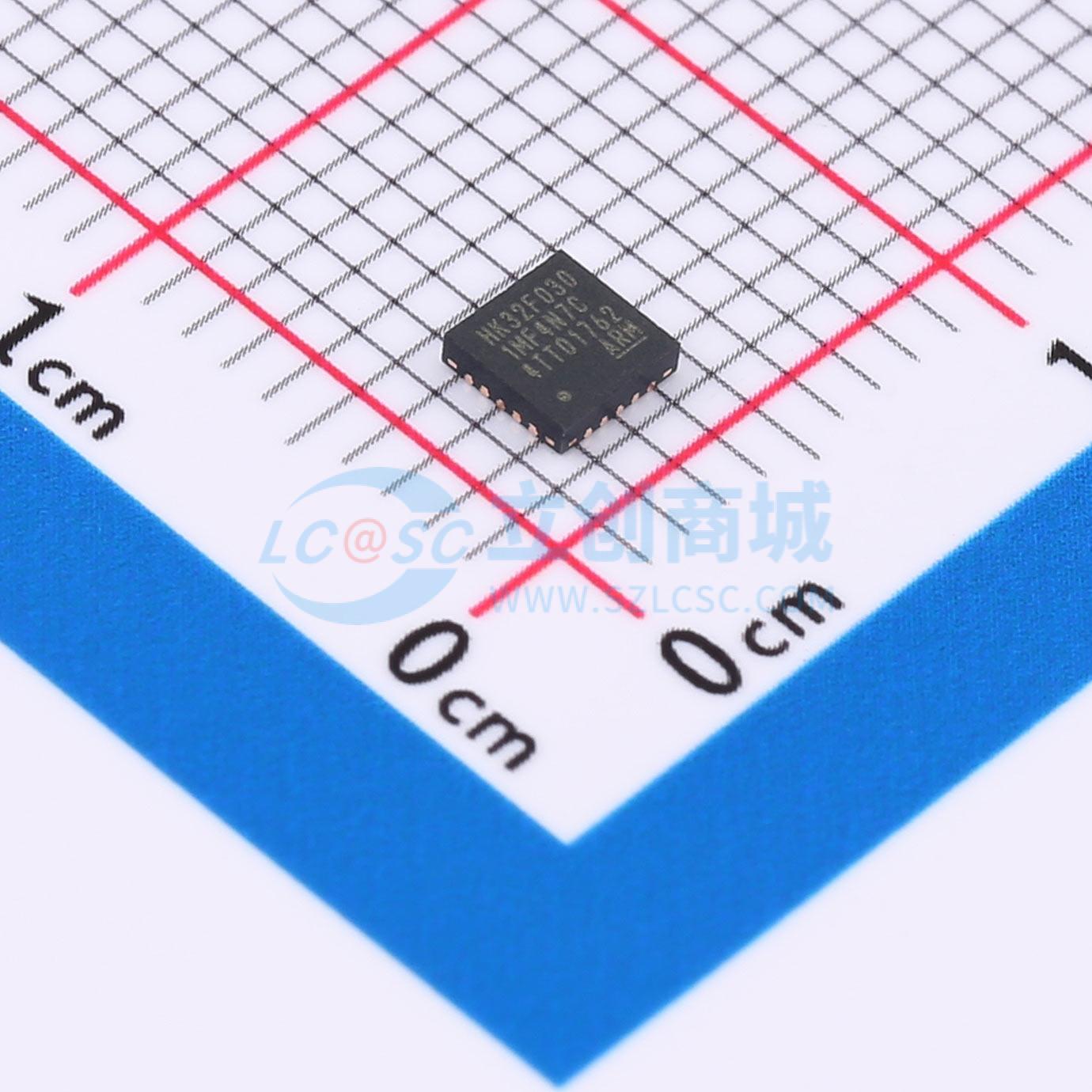

HK32F0301MF4N7C

HK32F0301MxxxxC MCU使用ARM Cortex - M0内核，最高工作频率为48 MHz，内置16 KByte Flash和4 KByte SRAM。通过配置Flash控制器的寄存器，可实现中断向量在16 KByte空间内的重映射。 HK32F0301MxxxxC除电源、地以外的所有引脚都可以作为GPIO、外设IO或外部中断输入；在引脚数量受限应用场景中，该MCU提供了尽可能多的引脚信号数量。 HK32F0301MxxxxC MCU内置了多种通信接口：2路高速（最高6 Mbit/s）UART、1路高速（最高18 Mbit/s）SPI，SPI支持4~16位数据长度的全双工或半双工通信、主/从机模式、TI模式、NSS脉冲模式、自动CRC校验。1路高速（最高400 kbit/s）I2C，I2C支持100/400 kbit/s传输速率、主/从机模式、多主机模式、7/10比特寻址、SMBus协议。在MCU停机模式（Stop）下，支持数据接收唤醒。 HK32F0301MxxxxC MCU内置了1个16位高级PWM定时器（共4路PWM输出，其中3路带死区互补输出），1个16位通用PWM定时器（共4路PWM输出）和1个16位基本定时器（定时输出CPU中断）。 HK32F0301MxxxxC MCU内置了模拟电路：1个12位1 MSPS ADC、1个上/下电复位电路（POR/PDR/BOR）和1个内部参考电压（内部参考电压在片内被ADC采样）。 HK32F0301MxxxxC MCU支持丰富的功耗模式。在低功耗模式下，这个系列的MCU均可被内部的低功耗定时器自动唤醒。 HK32F0301MxxxxC MCU工作于 - 40°C~ + 105°C的温度范围，供电电压2.4~5.5 V，可满足绝大部分应用环境条件的要求。

• CPU内核：ARM Cortex - M0
• 最高时钟频率：48MHz
• 24位System Tick定时器
• 支持中断向量重映射（通过Flash控制器的寄存器配置）
• 工作电压范围：2.4~5.5 V
• 工作温度范围： - 40°C~ + 105°C
• 运行（Run）工作模式：2.751 mA@48 MHz@5V
• 睡眠（Sleep）模式：0.997 mA@48 MHz@5V
• 停机（Stop）模式：373.354 μA@5V（LDO正常工作）
• 低功耗停机（Low - power Stop）模式：6.876 μA@5V（LDO低功耗）
• 16 KByte Flash（64页，每页256 Byte；32位数据读，32位数据写）
• Flash具有数据安全保护功能，可分别设置读保护和写保护
• 4 KByte SRAM
• CRC校验硬件单元
• 片内高速时钟（HSI）：48MHz
• 片内慢速时钟（LSI）：60 kHz
• GPIO外部输入时钟：32MHz（最大值）
• 复位：NRST引脚上的低电平（外部复位）、窗口看门狗事件（WWDG复位）、独立看门狗事件（IWDG复位）、电源复位、软件复位（SW复位）、低功耗管理复位
• GPIO端口：最多支持18个GPIO端口，每个GPIO都可作为外部中断输入，内置可开关的上、下拉电阻，支持开漏（Open - Drain）输出，输出驱动能力可配
• IOMUX引脚功能多重映射控制器：小型封装（如SOP8/TSSOP16）产品，可通过IOMUX可以实现单根引脚对应多个GPIO或外设IO的映射控制
• 数据通信接口：2路高速（最高6 Mbit/s）UART、1路高速（最高400 kbit/s）I2C（MCU在Stop模式下，支持数据接收唤醒）、1路高速（最高18 Mbit/s）SPI
• 定时器及PWM发生器：1个16位高级PWM定时器（共4路PWM输出，3路带死区互补输出）、1个16位通用PWM定时器（共4路PWM输出）、1个16位基本定时器（支持CPU中断）、1个自动唤醒定时器（AWUT），可用于MCU停机（Stop）模式下工作
• 片内模拟电路：1个12位1 MSPS ADC（最多7路外部模拟输入通道和2路内部通道，支持差分对输入）、1个上/下电复位电路、1个欠压复位电路、1个内部参考电压（内部参考电压在片内被ADC采样）
• CPU跟踪与调试：SWD调试接口、ARM CoreSight调试组件（ROM - Table，DWT，BPU）、自定义DBGMCU调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
• ID标识：每颗HK32F0301MxxxxC芯片提供一个唯一的96位ID标识
• 可靠性：通过HBM7000V/CDM2000V/LU800mA等级测试

• 可编程控制器
• 打印机
• 扫描仪
• 电机驱动和调速控制
• 物联网低功耗传感器终端
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表、运动手环
