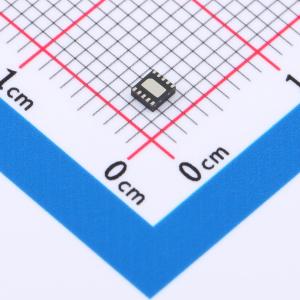

温馨提醒：图片仅供参考，商品以实物为准

BQ25185DLHR

单节1A独立线性电池充电器，具备电源路径、工厂模式和电池跟踪功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BQ25185是一款线性电池充电IC，专注于小尺寸解决方案和低静态电流，以延长电池使用寿命。该器件采用无引脚小型封装，带有散热焊盘，具备良好的散热性能。该器件可支持高达1A的充电电流和高达3.125A的系统负载
品牌名称: TI(德州仪器)
商品型号: BQ25185DLHR
商品编号: C19725033
商品封装: WSON-10-EP(2.2x2)
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3V~18V
	最大充电电流	1A
	充电饱和电压	4.4V
	放电截止电压	2.2V
	电池类型	锂电池；磷酸铁锂电池
	电池节数	1

商品概述

BQ25185 是一款线性电池充电器 IC，针对小解决方案尺寸和低静态电流进行优化，以延长电池寿命。该器件提供两种封装形式，其中一种是带散热焊盘的小型无引脚封装，用于散热。该器件支持高达 1A 的充电电流和高达 3.125A 的系统负载电流。该器件采用标准锂离子或磷酸铁锂充电曲线分三个阶段对电池进行充电:预充电、恒流和恒压。通过热调节提供最大充电电流，同时管理器件温度。该充电器还针对电池间充电进行了优化，具有 3V 的最低输入电压，并且可以承受 25V 的最大线路瞬变。该器件集成了单按钮输入，用于减小解决方案的总尺寸。

商品特性

1A 线性电池充电器
输入电压工作范围 3.0V 至 18V
耐受输入电压 25V
操作可通过外部电阻器进行编程
ILIM/VSET 引脚可将电池稳压电压设置为 3.6V、3.65V、4.02V、4.1V、4.2V、4.35V 或 4.4V
ILIM/VSET 引脚将输入电流限制设置为 100mA、500mA 或 1100mA
ISET 引脚设置 5mA 至 1A 的充电电流
支持锂离子、锂聚合物和磷酸铁锂化学体系
115mΩ 电池 FET 导通电阻
支持高达 3.125A 的放电电流，用于支持高系统负载
具备电源路径管理功能，用于系统供电和电池充电
稳定系统电压 (SYS) 为 4.5V
可配置的输入电流限制
支持 USB 挂起模式
适用于高阻抗输入源的电池跟踪输入电压动态电源管理 (VINDPM)
动态电源路径管理可以对通过弱适配器充电进行优化
超低静态电流:仅电池模式下为 4µA；睡眠模式下输入适配器 IQ 为 30μA；出厂模式下电池放电电流为 3.2μA
集成故障保护:输入过压保护 (VIN_OVP)；电池欠压保护 (BUVLO)；电池短路保护 (BATSC)；电池过流保护 (BATOCP)；输入电流限制保护 (ILIM)；热调节 (TREG) 和热关断 (TSHUT)；电池热故障保护 (TS)；安全计时器故障；系统短路保护；系统过压保护；ISET 和 ILIM/VSET 引脚上的短路和开路保护

应用领域

TWS 耳机和充电盒
智能眼镜、AR 和 VR
智能手表和其他可穿戴设备
零售自动化和支付
楼宇自动化

	属性	参数值
	工作温度	-40℃~+125℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	4uA
	均衡电流	-
	接口类型	-
	功能特性	-
