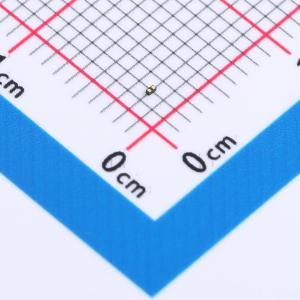

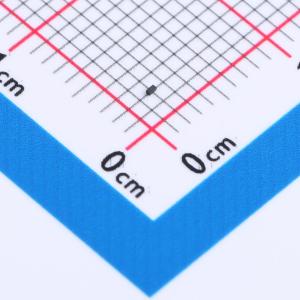

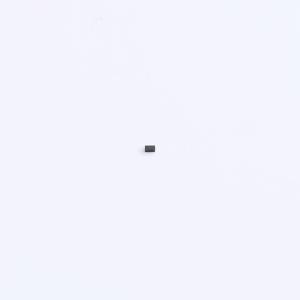

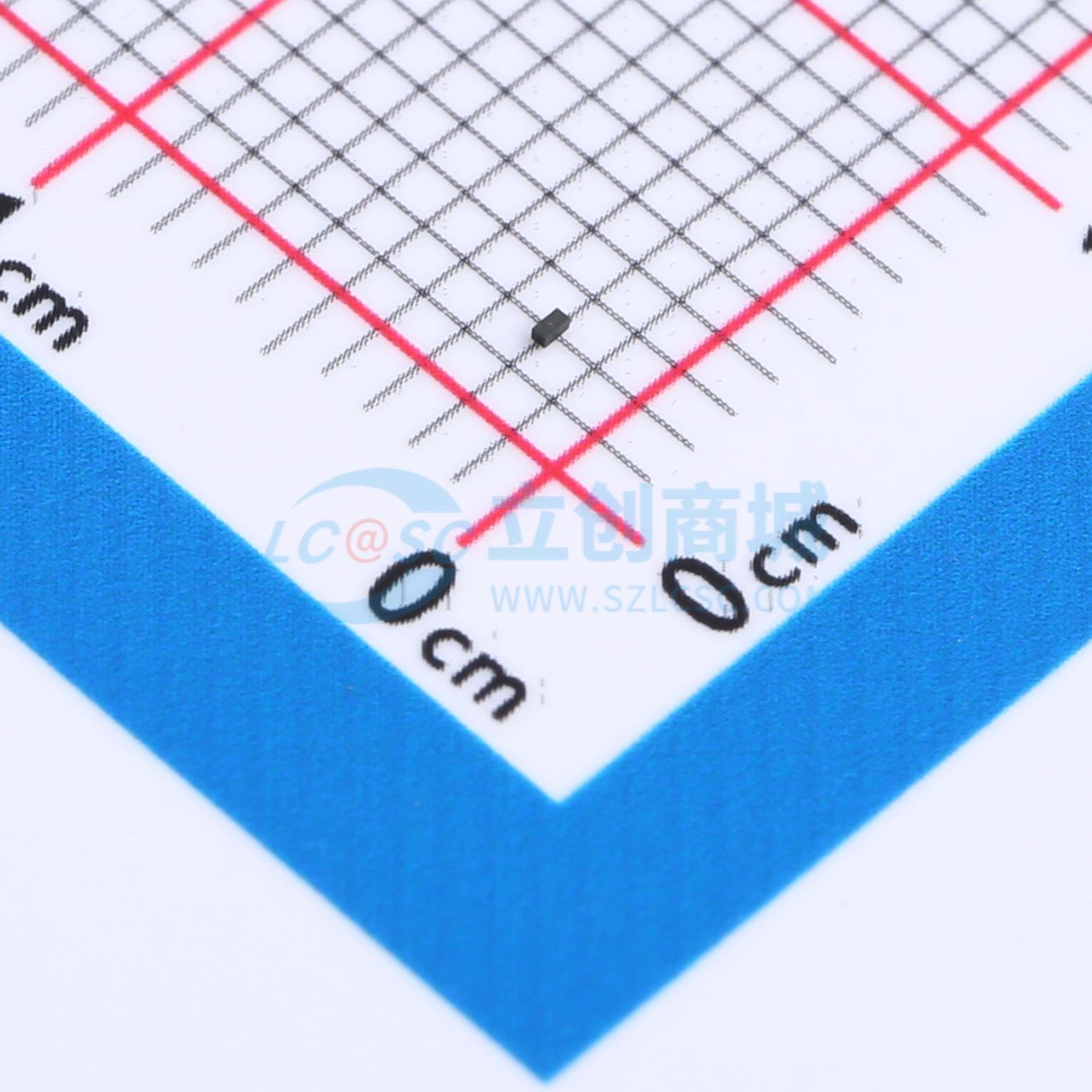

LM-ESD113-B1
LM-ESD113-B1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-ESD113-B1
- 商品编号
- C19725240
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 51W@8/20us | |
| 击穿电压 | 8.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 每线路51W峰值脉冲功率（tp = 8/20 μs），可保护一条双向I/O线路
- 低钳位电压
- 符合RoHS标准
- 符合以下标准：IEC61000-4-2（ESD）±25 kV（空气）、±20 kV（接触）；IEC61000-4-4（EFT）40A（5/50 ns）；IEC61000-4-5（雷击）4.0A（8/20 μs）
应用领域
- 手机及配件
- 笔记本电脑和手持设备
- 便携式仪器
- LVDS接口
- 外设
- 数码相机
- CCD相机线路
- 汽车应用
