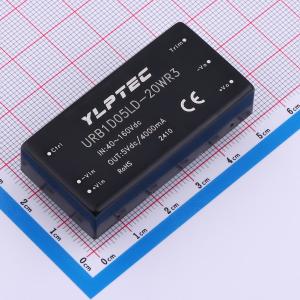

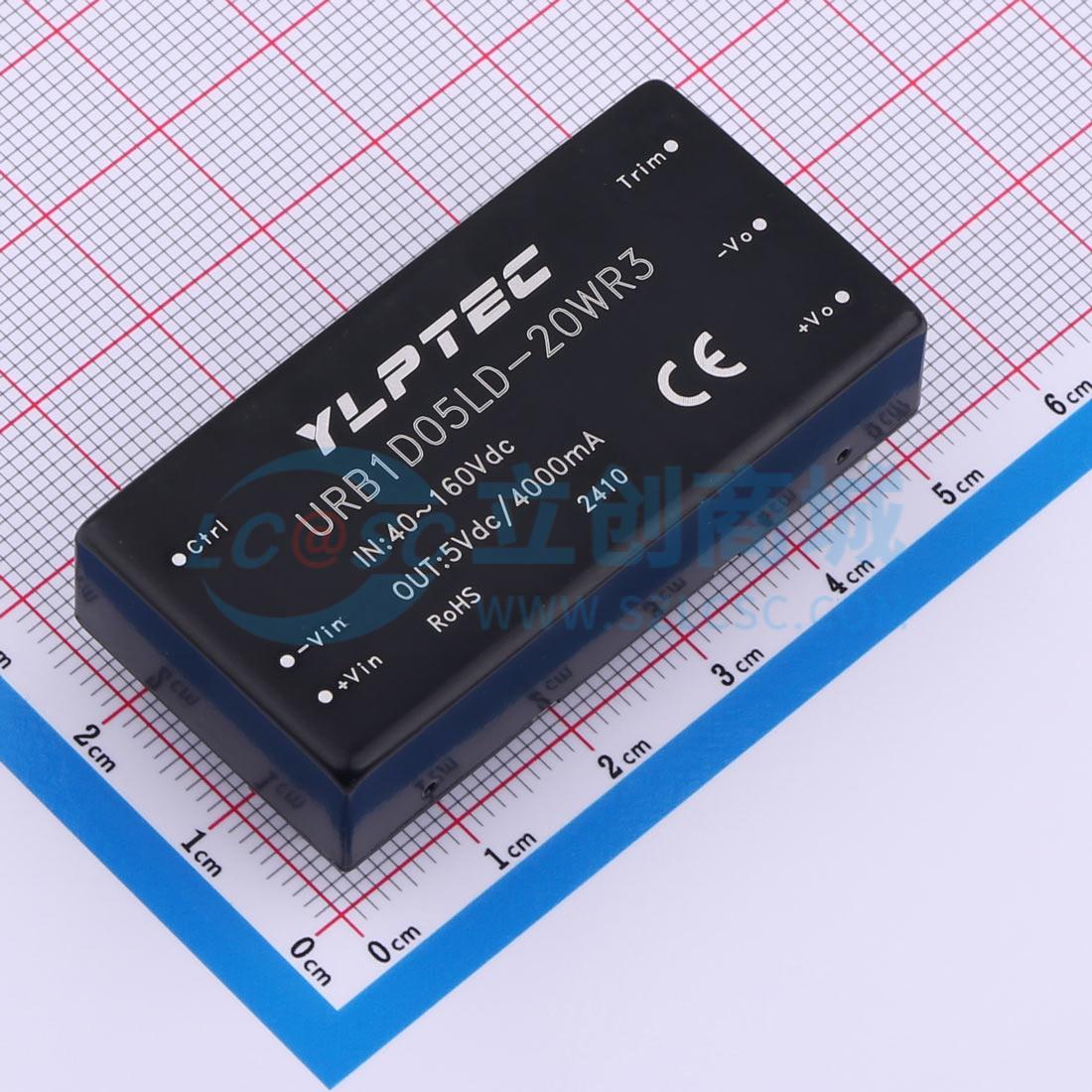

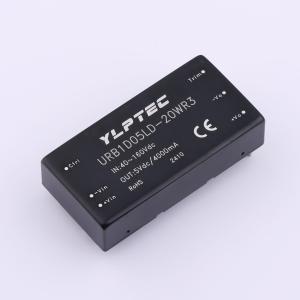

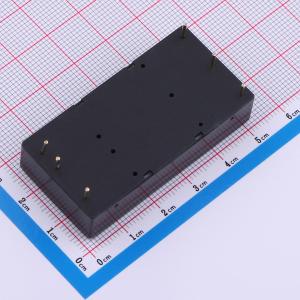

URB1D05LD-20WR3
20W超宽电压输入隔离稳压单路/双路DC-DC电源模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- URB1D_LD-20WR3 系列产品输出功率为 10W，4:1 宽电压输入范围，效率高达 91%，2250VDC 的常规隔离电压，允许工作温度-40℃ to +85℃，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足 CISPR32/EN55032CLASS A，广泛应用于 医疗、工控、电力、仪器仪表、通信、铁路等领域。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- URB1D05LD-20WR3
- 商品编号
- C19724292
- 商品封装
- DIP,50.8x25.4mm
- 包装方式
- 管装
- 商品毛重
- 25.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 20W | |
| 工作电压(Vin) | 40V~160V | |
| 转换效率 | 85% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 4A | |
| 最大容性负载 | 10000uF | |
| 隔离电压(Vrms) | 2.25kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；过流保护；短路保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm | |
| 稳压类型 | 稳压型 |
商品概述
20W超宽电压输入，隔离稳压单路/双路，DIP封装的DC-DC电源模块。具有超宽范围输入（4:1），输出20W；转换效率91%（典型值）；隔离电压2250Vdc；超低待机功耗0.036W（典型值）；超快速启动1ms（典型值）；工作温度范围-40°C ~ +85°C；具备输入欠压保护，输出短路、过流、过压保护；金属外壳，输出纹波低；国际标准引脚，PCB板直插安装等特点。裸机满足CISPR32/EN5032 CLASS A。
商品特性
- 超宽范围输入（4:1），输出20W
- 转换效率91%（典型值）
- 隔离电压2250Vdc
- 超低待机功耗：0.036W（典型值）
- 超快速启动：1ms（典型值）
- 工作温度范围：-40°C ~ +85°C
- 输入欠压保护，输出短路、过流、过压保护
- 金属外壳，输出纹波低
- 国际标准引脚，PCB板直插安装
应用领域
医疗、工控、电力、仪器仪表、通信、铁路等领域
