温馨提醒：图片仅供参考，商品以实物为准

R16S REV.B(LC22V)

LoRa智能型模块

SMT扩展库
PCB免费打样

描述: SX1262、ASR6601、SoC模块、LoRa模块，LoRaWAN协议，LoRa私有协议，LoRa无线串口透传，LoRa扩频无线模块，在无线抄表，远程工控等行业得以广泛地应用，传输距离更远，功耗更低，双模协议AT模块，UART模块，RTK高精度定位；LoRa调制解调技术，支持跳频抗干扰通信能力。广泛应用于无中继的复杂建筑环境的数据传输，以及低功耗野外数据通信。
品牌名称: Aurtron(欧创智能)
商品型号: R16S REV.B(LC22V)
商品编号: C19723539
商品封装: SMD,16x19mm
包装方式: 托盘
商品毛重: 8.62克(g)

详细信息
文档
开发资料

系列概述
特性与应用

R16S REV.B LoRa 智能型模块采用 LoRa 调制解调技术，得益于优秀 LoRa 编码增益，模块能在环境噪声以下获取微弱的有效信号，接收灵敏度高达148dBm，发射功率最大+22dBm。LoRa 通信支持多种正交扩频因子，可明显提高整个网络的系统容量，同时支持跳频抗干扰通信能力。

R16S REV.B 提供 UART 接口，调制解调参数用户自行配置，可以获得最大化的应用灵活性。可工作于多种调制解调模式下，广泛应用于无中继的复杂建筑环境的数据传输，以及低功耗野外数据通信。

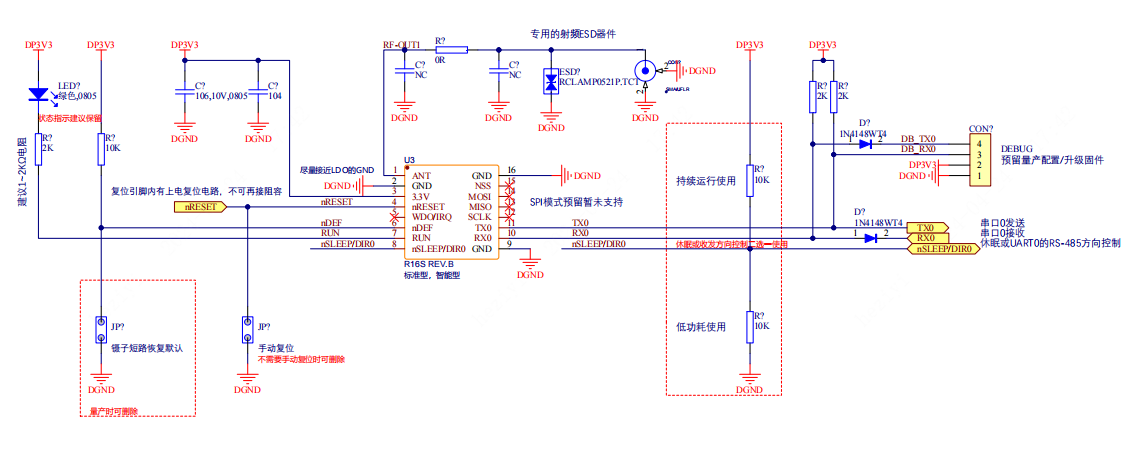

R16S REV.B典型应用电路

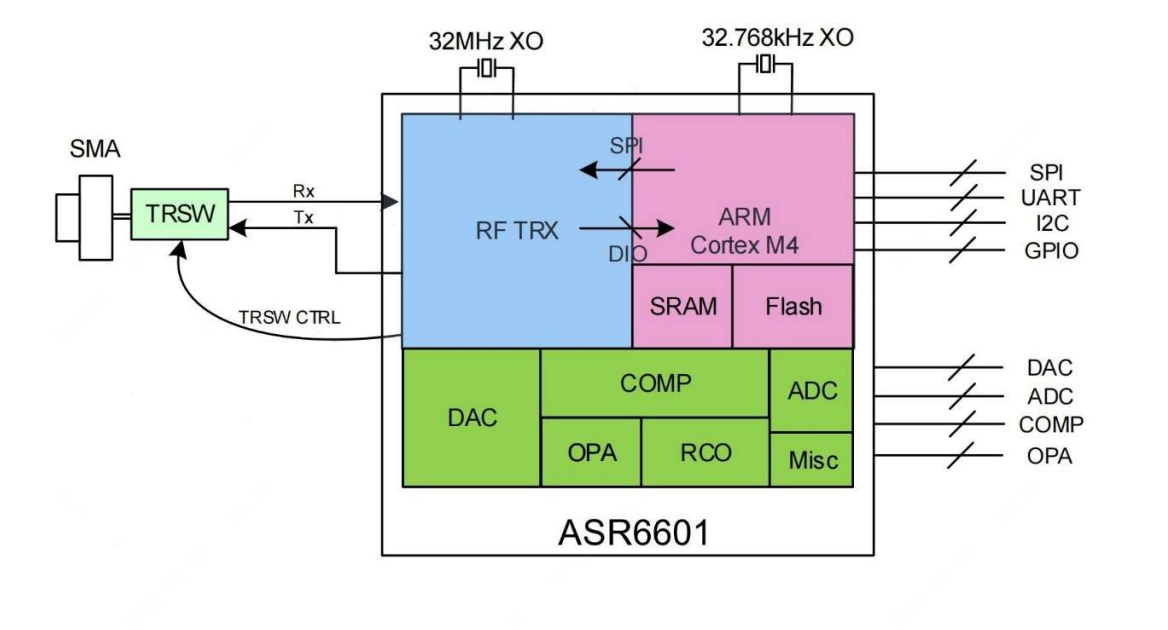

模块功能框图

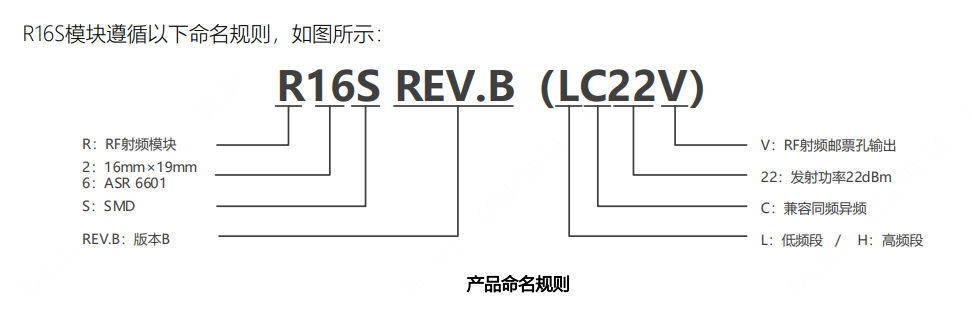

产品命名规则

R16S REV.B LoRa智能型模块特性：

工作频率150MHz ~ 960MHz

国际标准IEEE802.15.4g（62.5Kbps Max）

支持Radio层与MAC层通信/LoRaTM

最大接收灵敏度 -148dBm

最大输出功率 +22dBm

1路UART

1路SPI(暂未启用)

SMD表贴封装

工作电压：+1.7V ~ +3.7V DC

工作温度：-40℃ 至 +85℃

存储温度：-40℃ 至 +105℃

机械尺寸：长19mm * 宽16mm * 高3.3mm

R16S REV.B LoRa智能型模块应用领域：

智能户外灯光

智能门锁行业

铁路信息化设备

无线协议转换器

无线电力电气仪表

无线水表气表

工业自动化通信

无线传感器网络
