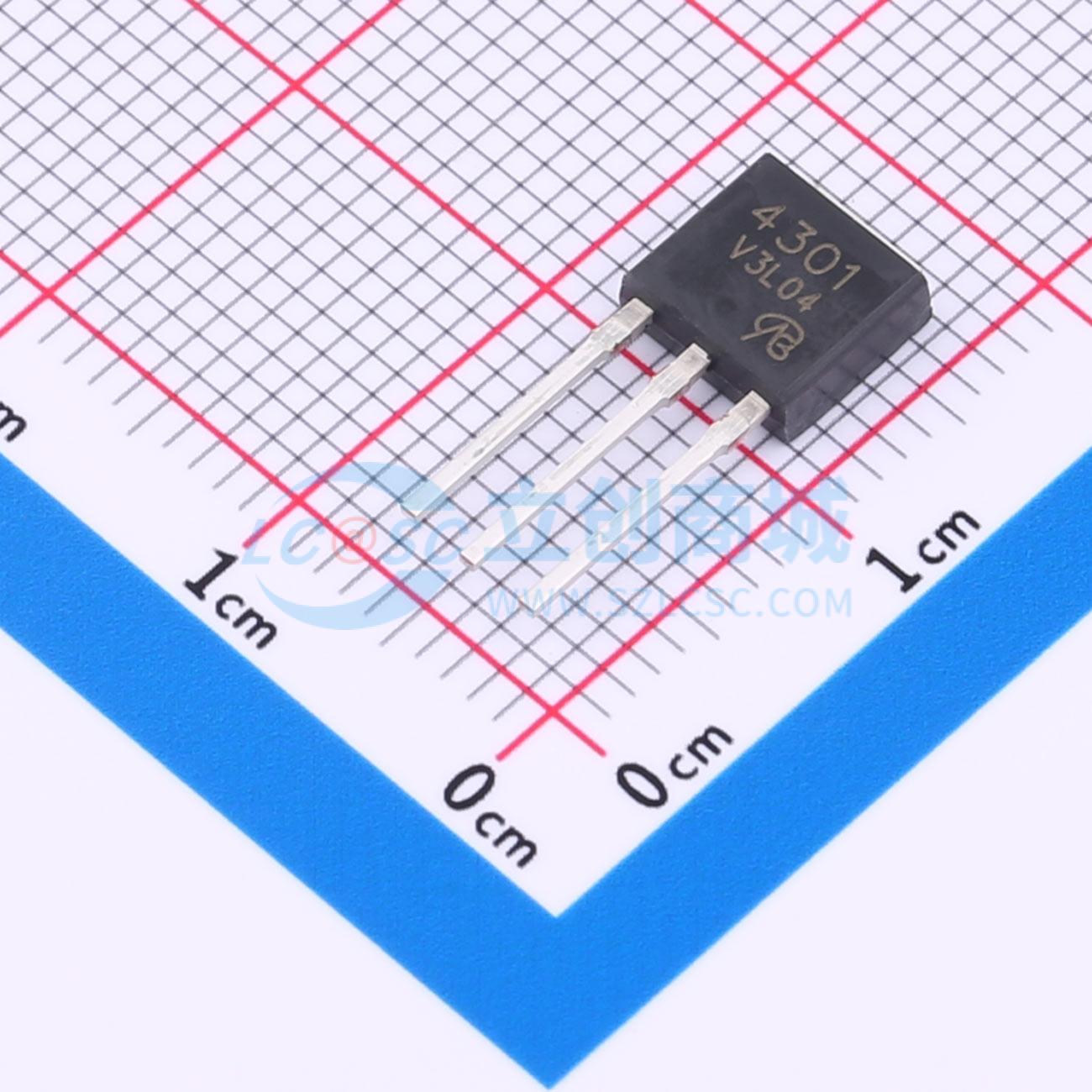

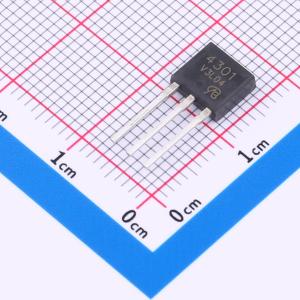

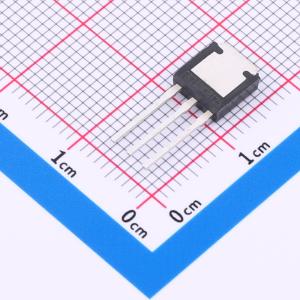

温馨提醒：图片仅供参考，商品以实物为准
CED4301-VB
1个P沟道 耐压:40V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 台积电流片，长电科技封装；是一款单P型Trench技术MOSFET，用于电源管理、汽车电子系统、LED照明和工业控制设备等多种领域和模块，为各种应用场景提供高性能的功率开关解决方案。TO251；P—Channel沟道,-40V；-55A；RDS(ON)=10mΩ@VGS=10V,VGS=20V；Vth=-1~-2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- CED4301-VB
- 商品编号
- C19711199
- 商品封装
- TO-251
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 14mΩ@4.5V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 160nC@10V | |
| 输入电容(Ciss) | 3nF | |
| 反向传输电容(Crss) | 315pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 620pF |
商品特性
- 符合欧盟RoHS指令2002/95/EC
- 符合RoHS标准
- P沟道MOSFET
