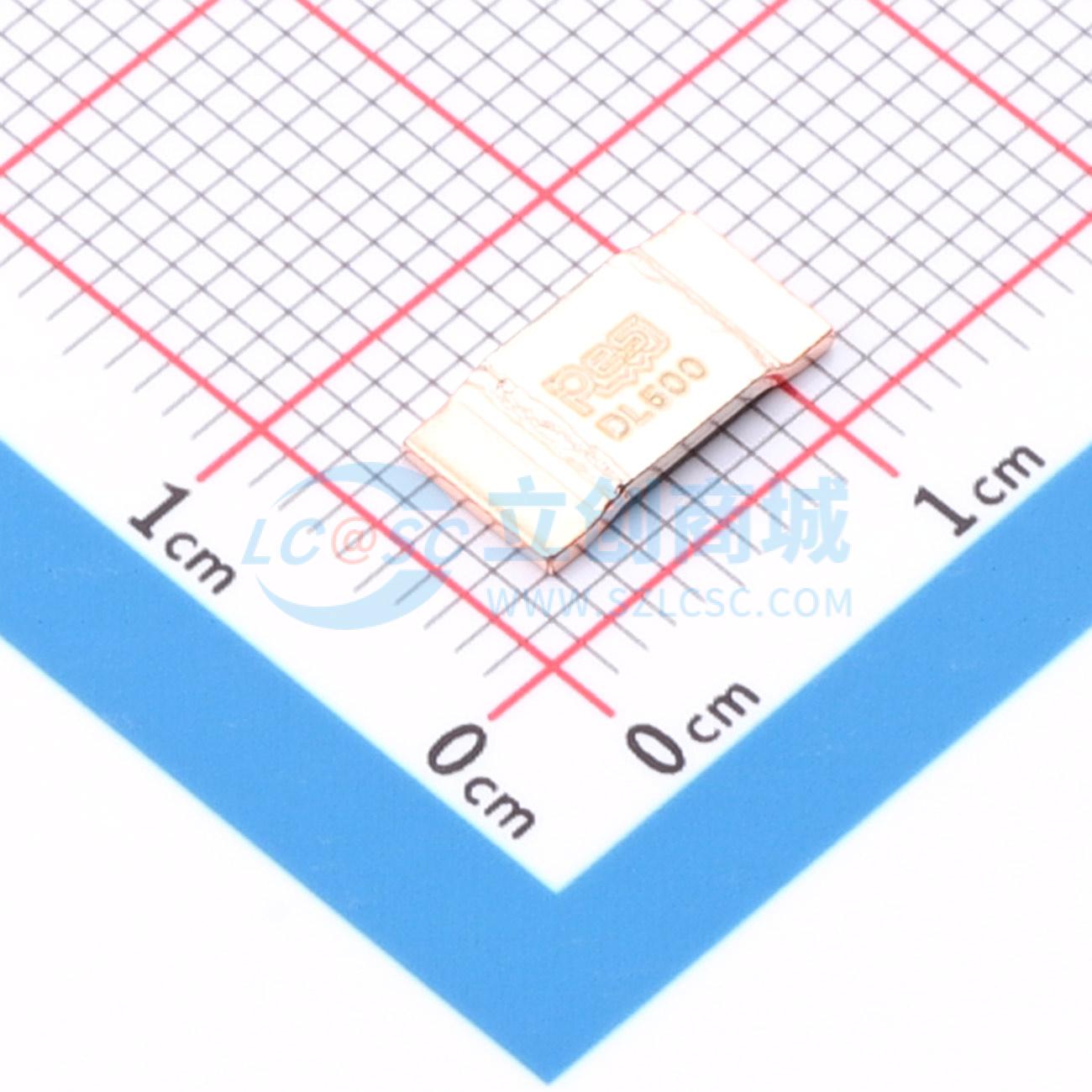

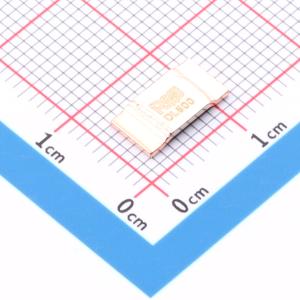

PEWM3920DL500K9

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 符合AEC-Q200车规认证，采用开步电子独有的无调阻工艺，避免了调阻带来的热点和个体差异，一致性极好。同时该系列应用了由开步电子自主研发的最新一代高能电子束焊机，一次完成焊接，确保焊缝质量良好，可靠性高，可承载高的额定电流，过载能力强，最高工作温度+170C，长期稳定性好，温漂低，低电感低热电势，适用于汽车电子，精密电源，医疗仪器，BMS等精密电流采样场合。
品牌名称: RESI(开步睿思)
商品型号: PEWM3920DL500K9
商品编号: C19698647
商品封装: 3920
包装方式: 编带
商品毛重: 0.4905克(g)

商品参数

商品概述

高精密低电感纯合金检流电阻采用开步电子自主开发的精密电阻合金，经过精密加工后，利用专用电子束焊接设备进行焊接。基于电阻合金一致性的控制能力、精密加工能力和高效焊接水平的结合，产品冲压后无需调阻即可达到最高±0.5%的目标精度。该系列在+20°C~+170°C范围内的温度系数≤±100ppm/°C，电感<3nH。“Trimming Free”技术避免了调阻后带来的额定电流损失和电流聚集热点，提升了产品的可靠性。同时，焊接质量的提升降低了产品的热电势，提高了产品的长期稳定性。本系列产品从原材料到核心装备、核心工艺均自主可控，质量稳定，交付及时。

商品特性

阻值范围0.3mΩ～1.0mΩ
最高精度±0.5%
温度系数≤±100ppm/°C
额定电流89A~182A
电感<3nH

应用领域

汽车电子、医疗设备、精密电源、分容化成、电动工具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流采样电阻/分流器
	电阻类型	分流器
	阻值	0.5mΩ
	精度	±0.5%

	属性	参数值
	功率	9W
	温度系数	±100ppm/℃
	安装方式	贴片
