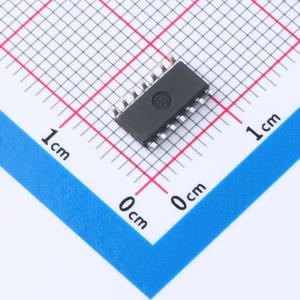

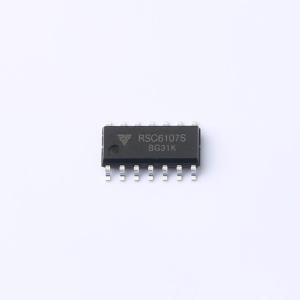

温馨提醒：图片仅供参考，商品以实物为准
RSC6107S
60-75W LLC LED 驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带有半桥驱动的LED恒流控制电路，可用于LLC谐振拓扑。电路工作频率可达130KHz，输入电压范围高达600V以上。内部集成了逻辑输入信号处理电路、欠压检测电路、过压保护电路、过温保护电路、CS反馈信号整流电路、误差放大器电路、压控振荡电路、电流过零检测电路、电平位移电路、半桥驱动电路等模块。VCC电源电压工作范围为8V~20V，静态工作电流为720uA。该芯片具有电流过零检测功能（ZCD），可自动设置死区时间，防止高端和低端输出功率管的同时导通。
- 品牌名称
- REASUNOS(瑞森半导体)
- 商品型号
- RSC6107S
- 商品编号
- C19674324
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 14.25V~17.25V | |
| 开关频率 | 130kHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 带有半桥驱动的LED恒流控制电路，可用于LLC谐振拓扑
- 电路工作频率可达130KHz
- 输入电压范围高达600V以上
- 无频闪恒流调节
- 集成半桥驱动的LLC拓扑
- 自动死区时间控制
- 集成2mA高压启动电路
- 极低输出电流纹波2%
- 输出功率可达400W
- 内部集成逻辑输入信号处理电路、欠压检测电路、过压保护电路、过温保护电路、CS反馈信号整流电路、误差放大器电路、压控振荡电路、电流过零检测电路、电平位移电路、半桥驱动电路等模块
- 短路保护
- 开路保护
- 过温保护
- SOP - 14封装
应用领域
- LED恒流驱动
- LLC谐振控制
