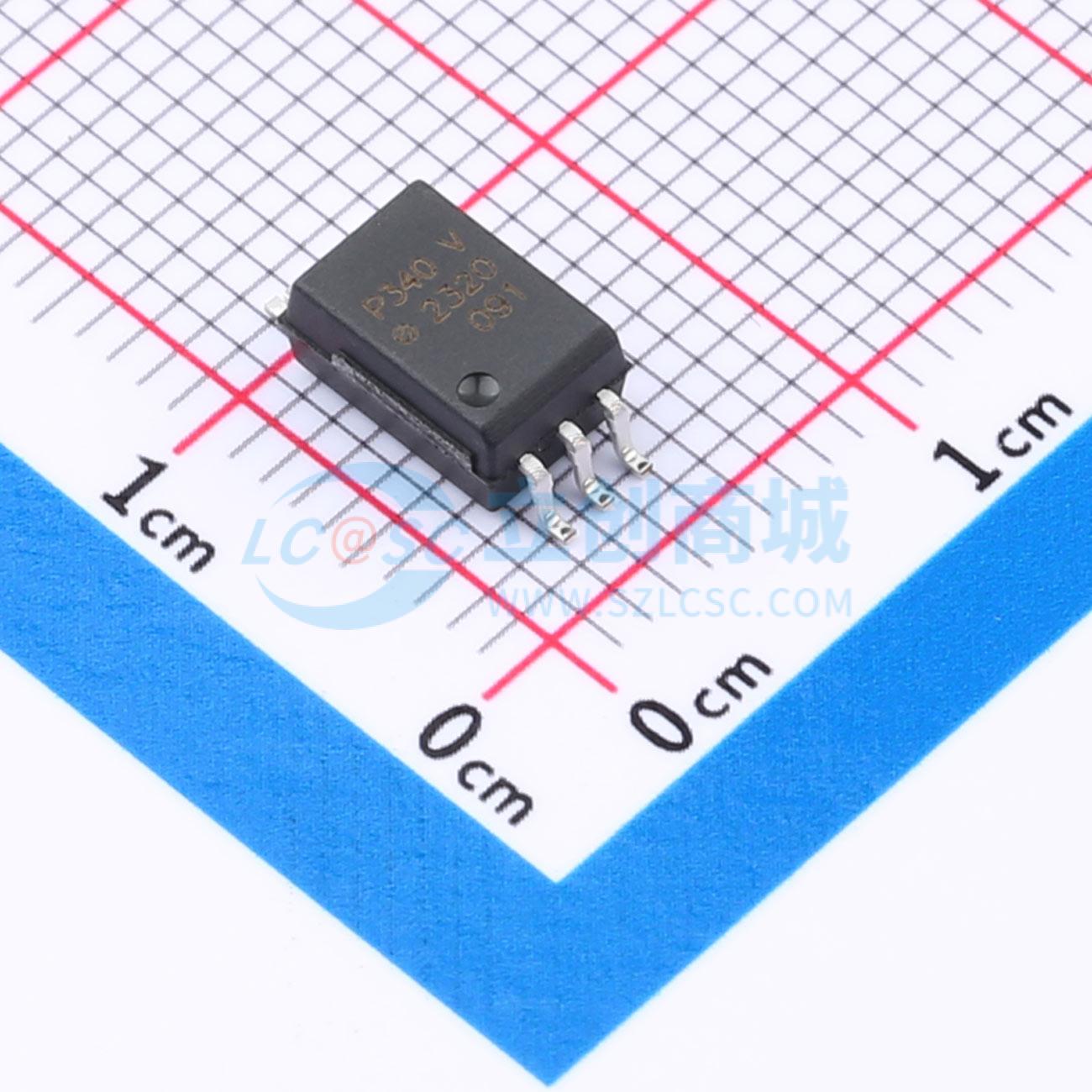

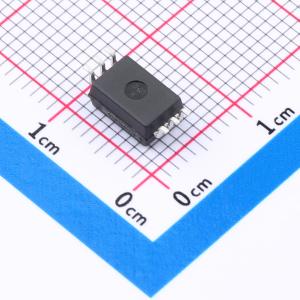

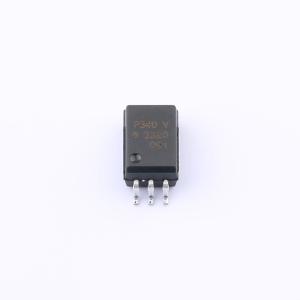

温馨提醒：图片仅供参考，商品以实物为准
ACPL-P340-560E
ACPL-P340-560E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL - P340/W340包含一个铝镓砷（AlGaAs）发光二极管（LED），该LED与带有功率输出级的集成电路进行光耦合。这款光耦合器非常适合驱动电机控制逆变器应用中的功率绝缘栅双极型晶体管（IGBT）和金属 - 氧化物 - 半导体场效应晶体管（MOSFET）。输出级的高工作电压范围可提供栅控器件所需的驱动电压
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-P340-560E
- 商品编号
- C19673752
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 50kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 200ns | |
| 传播延迟 tpHL | 200ns | |
| 输入阈值电流(FH) | 4mA | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 745mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA |
