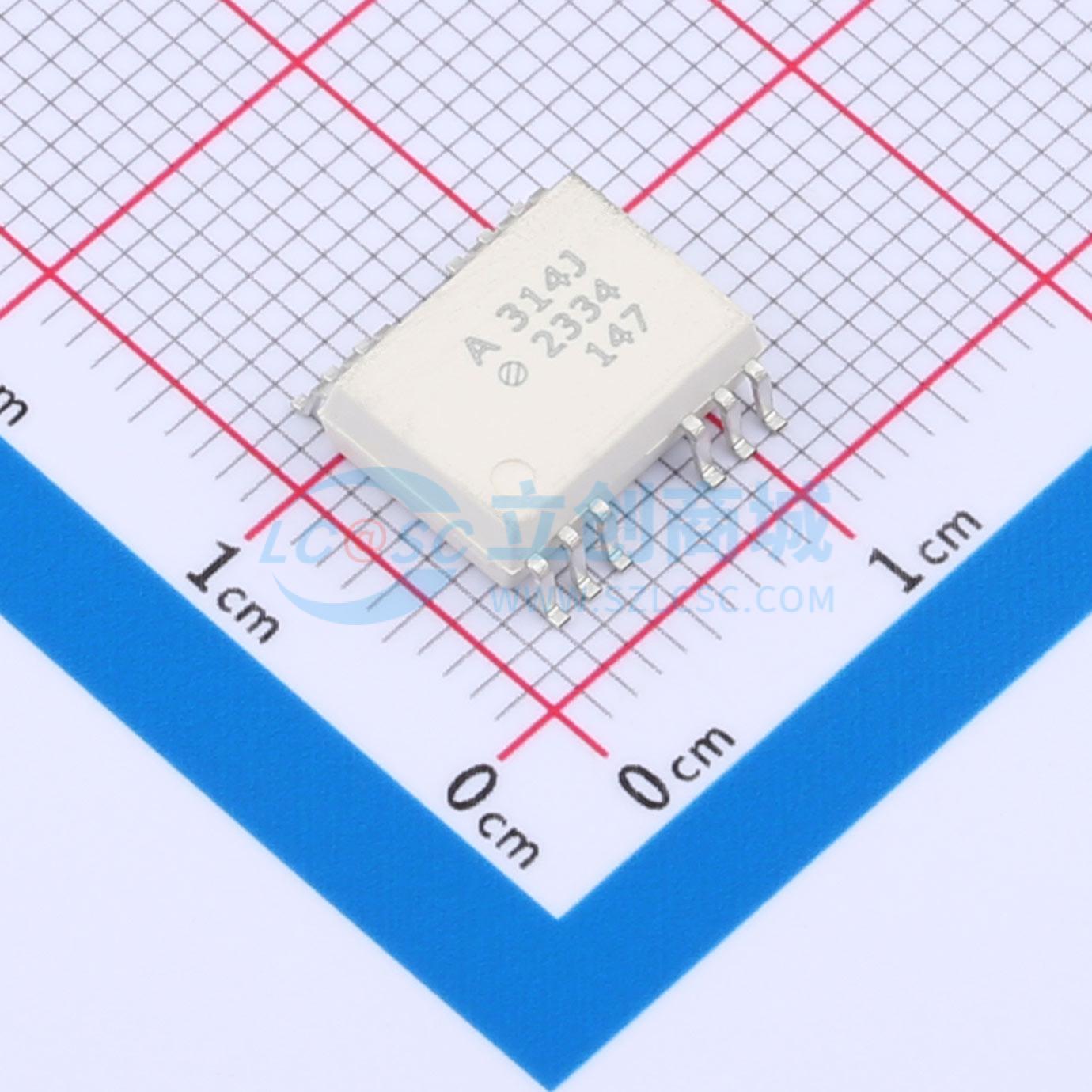

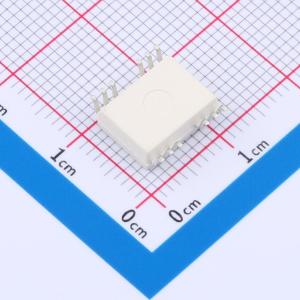

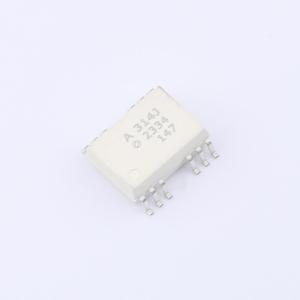

HCPL-314J-000E
输出电流0.4A的IGBT栅极驱动光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列器件由一个AlGaAs LED组成，该LED与一个带有功率输出级的集成电路光耦合。这些光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围提供了栅极控制设备所需的驱动电压。该光耦合器提供的电压和电流使其非常适合直接驱动中小功率IGBT。对于额定值较高的IGBT，可以使用HCPL-3150（0.5A）或HCPL-3120（2.0A）光耦合器。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-314J-000E
- 商品编号
- C19673750
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 1.032667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.5V | |
| 输出电流 | 400mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 上升时间(tr) | 50ns | |
| 下降时间 | 50ns | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 260mW | |
| 正向电流(If) | - |
