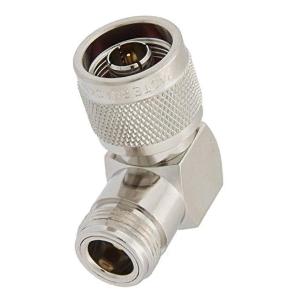

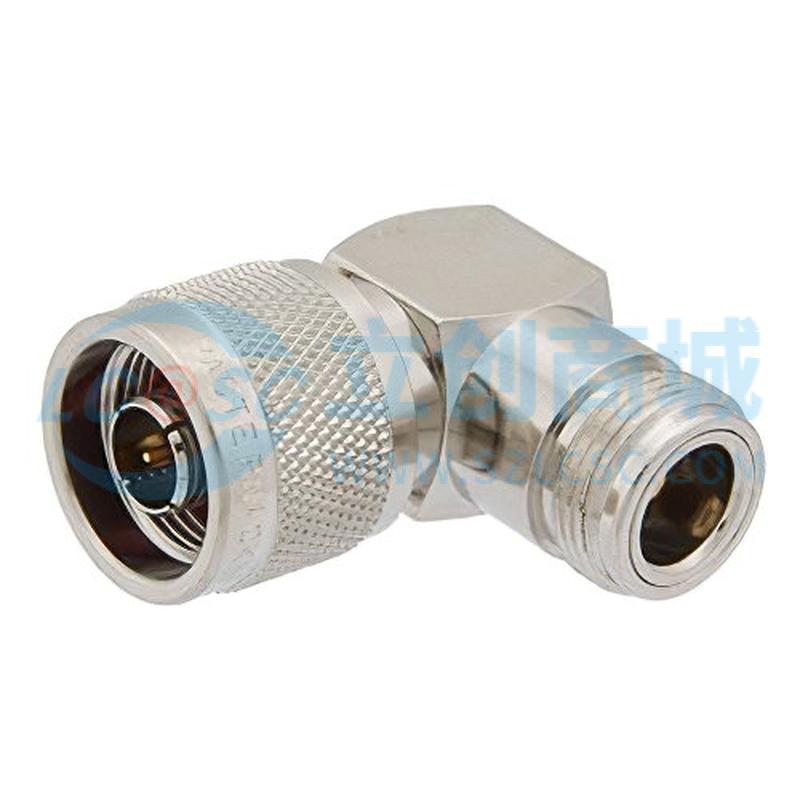

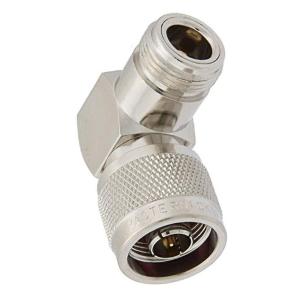

N型公头转N型母头直角型适配器

嘉立创贴片惊喜价格立即查看

价格：￥223.84价格含税（税率13%）

个

(1个/袋，最小起订量1个，递增量：1)

￥0.00

近期成交0单

商品参数

参数完善中

1 接口类型：N型公头（Connector 1）转N型母头（Connector 2），直角型结构，适配50欧姆系统，便于在狭小空间实现连接

2 电气性能：频率范围覆盖DC至11 GHz，最大电压驻波比（VSWR）≤1.3:1，信号传输稳定性高；接口符合MIL - STD - 348A标准，兼容性强

3 材料工艺：接触件采用镀金黄铜，最小镀层厚度30μin，降低接触电阻并提升抗氧化、抗腐蚀能力；绝缘部件为PTFE，保证电气绝缘性能；主体、耦合螺母等结构件以黄铜为基材，表面镀镍（最小100μin镀层），兼顾强度与抗腐蚀性；密封垫圈为硅橡胶，保障连接密封性

4 环境适应：工作温度范围-65°C至+165°C，可在宽温环境下稳定工作，适用于严苛的工业或测试环境

5 实用设计：作为“connector savers”，可减少昂贵设备连接器的插拔次数，降低磨损风险；支持国内外当日发货，RF、微波、毫米波类产品整体可用性达99.4%，选型覆盖广泛，满足多样需求

1 测试领域：通用测试（General Purpose Test）场景，如射频、微波、毫米波相关的实验室测试，验证设备性能时实现信号链路的转接

2 设备连接：RF、微波、毫米波设备的内部或外部连接，尤其是安装空间有限（如“light spaces”），需要直角转向连接的场合，例如紧凑型射频模块、小型化测试仪器的接口扩展

3 设备保护：用于保护昂贵设备（如高端射频分析仪、信号发生器）的原装连接器，通过转接器承受插拔操作，减少原装接口的磨损，延长设备使用寿命

1 安装操作：连接时确保接口对齐，避免过度用力插拔，防止损坏镀金/镀镍层或接口结构；使用合适的工具（如力矩扳手，参考CAD图纸的螺纹设计）确保连接扭矩符合要求

2 环境限制：工作温度需控制在-65°C至+165°C范围内，避免超出范围导致性能下降或部件损坏；存储环境应干燥、清洁，避免潮湿、腐蚀性气体接触，防止镀层氧化或结构件锈蚀

3 外观检查：使用前检查接触件镀层是否完好、结构件（如主体、螺母、垫圈）是否有变形、破损，若存在异常需停止使用并更换

4 兼容性：确保配合使用的N型连接器符合MIL - STD - 348A标准，避免因接口不兼容导致连接不良或设备损坏
