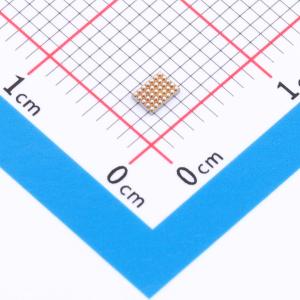

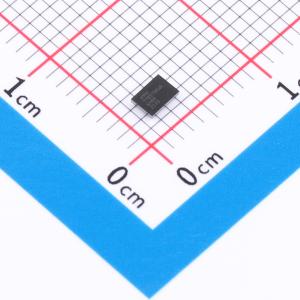

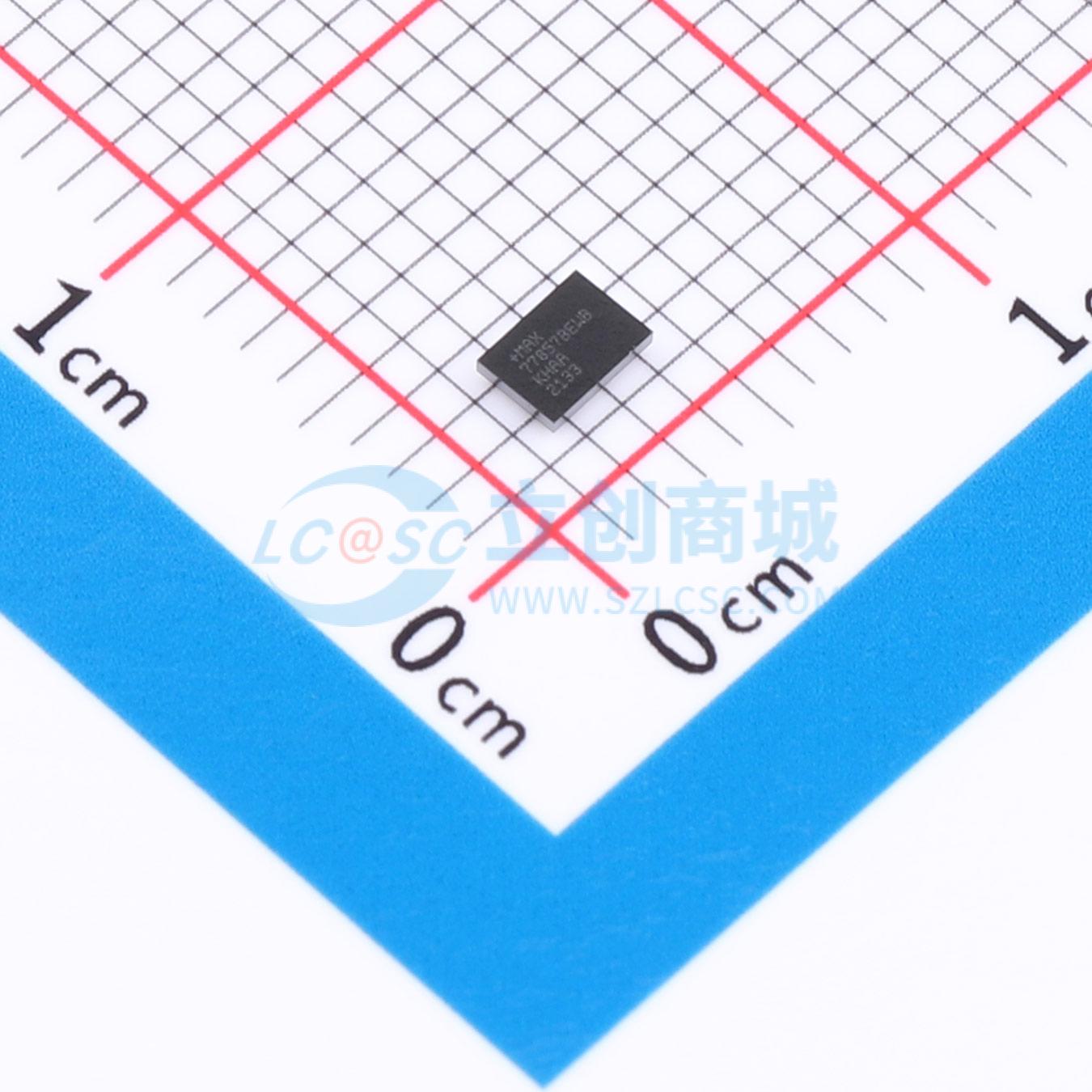

MAX77857BEWB+T

2.5V至16V输入、7A开关电流高效升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX77857是一款高效率、高性能的升降压转换器，适用于需要宽输入电压范围（2.5V至16V）的系统。它具有7A的开关电流，在降压模式下可提供高达6A的输出电流，在升压模式下可提供高达4A的输出电流（升压比≤1.3）。它在PWM模式下工作，并实现自动SKIP模式以提高轻负载效率。使用内部反馈电阻时，默认输出电压为5V。当使用外部反馈电阻时，也可以配置为3V到15V之间的任何默认输出电压。输出电压可以通过I2C串行接口动态调整（参见输出电压配置部分）。SEL引脚允许单个外部电阻编程四个不同的I2C接口从机地址、四个不同的开关电流限制阈值以及外部/内部反馈电阻的选择。不同的开关电流限制阈值允许使用针对特定应用优化的较低外形和更小的外部组件。使用外部反馈电阻允许更宽的输出电压范围和启动时的自定义输出电压。I2C串行接口是可选的，允许动态控制输出电压、输出电压变化的斜率、开关电流限制阈值、开关频率和强制PWM模式操作。I2C编程设置优先于RSEL解码设置。MAX77857采用2.83mm x 2.03mm、35凸点和31凸点晶圆级封装（WLP）以及3.5mm x 3.5mm、16引脚倒装芯片QFN封装（FC2QFN）。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX77857BEWB+T
商品编号: C19634099
商品封装: WLP-35(2x2.8)
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.5V~16V
	输出电压	3V~15V
	开关频率	1.38MHz~1.62MHz；1.93MHz~2.27MHz；1.1MHz~1.3MHz；1.66MHz~1.94MHz

商品概述

MAX77857是一款高效率、高性能的升降压转换器，适用于需要宽输入电压范围（2.5V至16V）的系统。它具有7A的开关电流，在降压模式下可提供高达6A的输出电流，在升压模式下可提供高达4A的输出电流（升压比≤1.3）。它在PWM模式下工作，并实现自动SKIP模式以提高轻负载效率。

使用内部反馈电阻时，默认输出电压为5V。当使用外部反馈电阻时，也可以配置为3V到15V之间的任何默认输出电压。输出电压可以通过I2C串行接口动态调整（参见输出电压配置部分）。

SEL引脚允许单个外部电阻编程四个不同的I2C接口从机地址、四个不同的开关电流限制阈值以及外部/内部反馈电阻的选择。不同的开关电流限制阈值允许使用针对特定应用优化的较低外形和更小的外部组件。使用外部反馈电阻允许更宽的输出电压范围和启动时的自定义输出电压。

I2C串行接口是可选的，允许动态控制输出电压、输出电压变化的斜率、开关电流限制阈值、开关频率和强制PWM模式操作。I2C编程设置优先于RSEL解码设置。

MAX77857采用2.83mm x 2.03mm、35凸点和31凸点晶圆级封装（WLP）以及3.5mm x 3.5mm、16引脚倒装芯片QFN封装（FC2QFN）。

应用领域

USB电源传输（USB-PD）OTG
Qualcomm 快速充电
USB VBUS 供电和DRP（双角色电源）端口
单反相机, 单反镜头
显示器电源
最高3节锂离子电池应用
笔记本电脑, 平板电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	拓扑结构	降压-升压式
	静态电流(Iq)	50uA
	输出类型	可调
