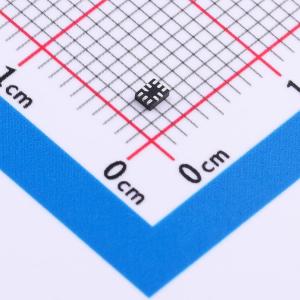

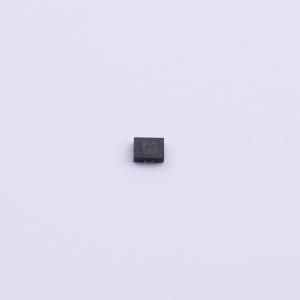

温馨提醒：图片仅供参考，商品以实物为准
TPW1221-QF2AR
低电压SPDT模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW1221-QF2AR
- 商品编号
- C19633671
- 商品封装
- QFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.01192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 导通电阻(Ron) | 10Ω@1.65V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 75pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 300ns | |
| 关闭时间(toff) | 300ns | |
| 带宽 | 80MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 5ns | |
| 功能特性 | 无毛刺切换 |
商品概述
TPW1221是一款高性能的单刀双掷模拟开关。该器件在2.7V VCC电压下具有最大0.6Ω的超低导通电阻，并可在1.65V至5.5V的宽VCC电压范围内工作。TPW1221即使在控制电压低于VCC电源电压时也具有极低的静态电流。这一特性非常适合便携式应用，允许直接与处理器通用输入/输出接口连接。
商品特性
- 闩锁性能超过JESD 78标准II类规定的600 mA
- 电源电压范围：1.65V 至 5.5V
- 低导通电阻：在Vs = 2.7V时典型值为0.6Ω
- 带宽：80 MHz
- 先断后通切换
- 工作温度范围：-40℃ 至 85℃
应用领域
- 工业控制系统
- 电池供电系统
- 音频信号路由
- 便携式仪器和移动设备
