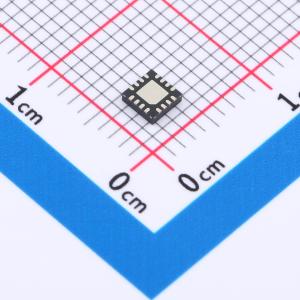

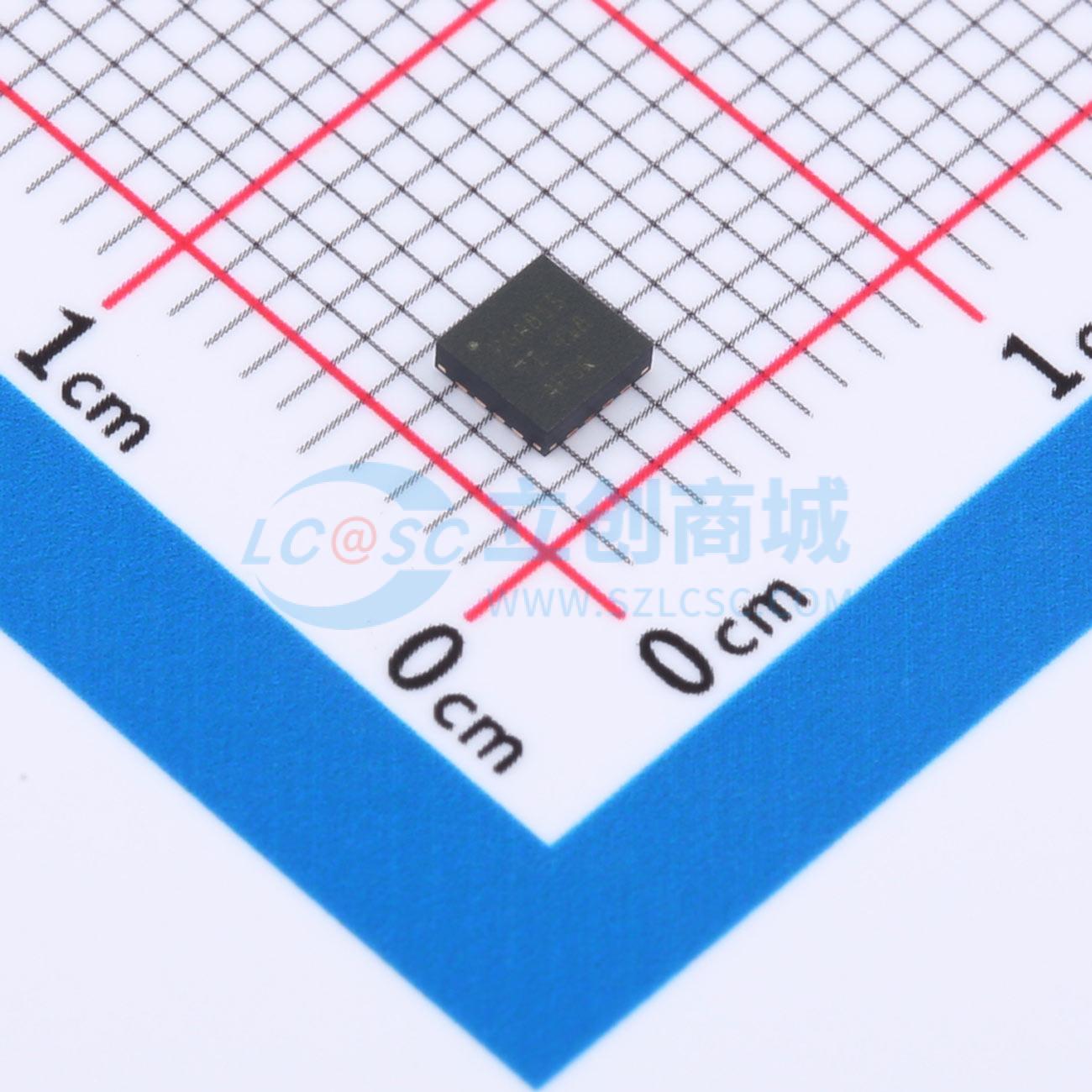

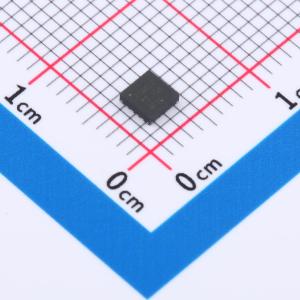

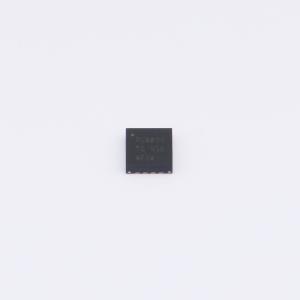

PGA855RGTR
PGA855RGTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有全差分输出的高带宽可编程增益仪表放大器。具有八种二进制增益设置（从0.125V/V的衰减增益到最大16V/V），可以通过三个数字增益选择引脚进行选择。使用VOCM引脚单独设置输出共模电压。架构经过优化，可驱动采样率高达1MSPS的高分辨率精密模数转换器（ADC）的输入，无需额外的ADC驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- PGA855RGTR
- 商品编号
- C19633573
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 64dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 70uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 35V/us | |
| 输出电流 | 45mA | |
| 轨到轨 | 轨到轨输入 | |
| 输出类型 | 差分 | |
| 静态电流(Iq) | 3mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | - | |
| 噪声密度(eN) | - | |
| 输入失调电流(Ios) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 单电源 | - | |
| 双电源(Vee ~ Vcc) | - | |
| 电源纹波抑制比(PSRR) | - | |
| 稳定时间 | - |
