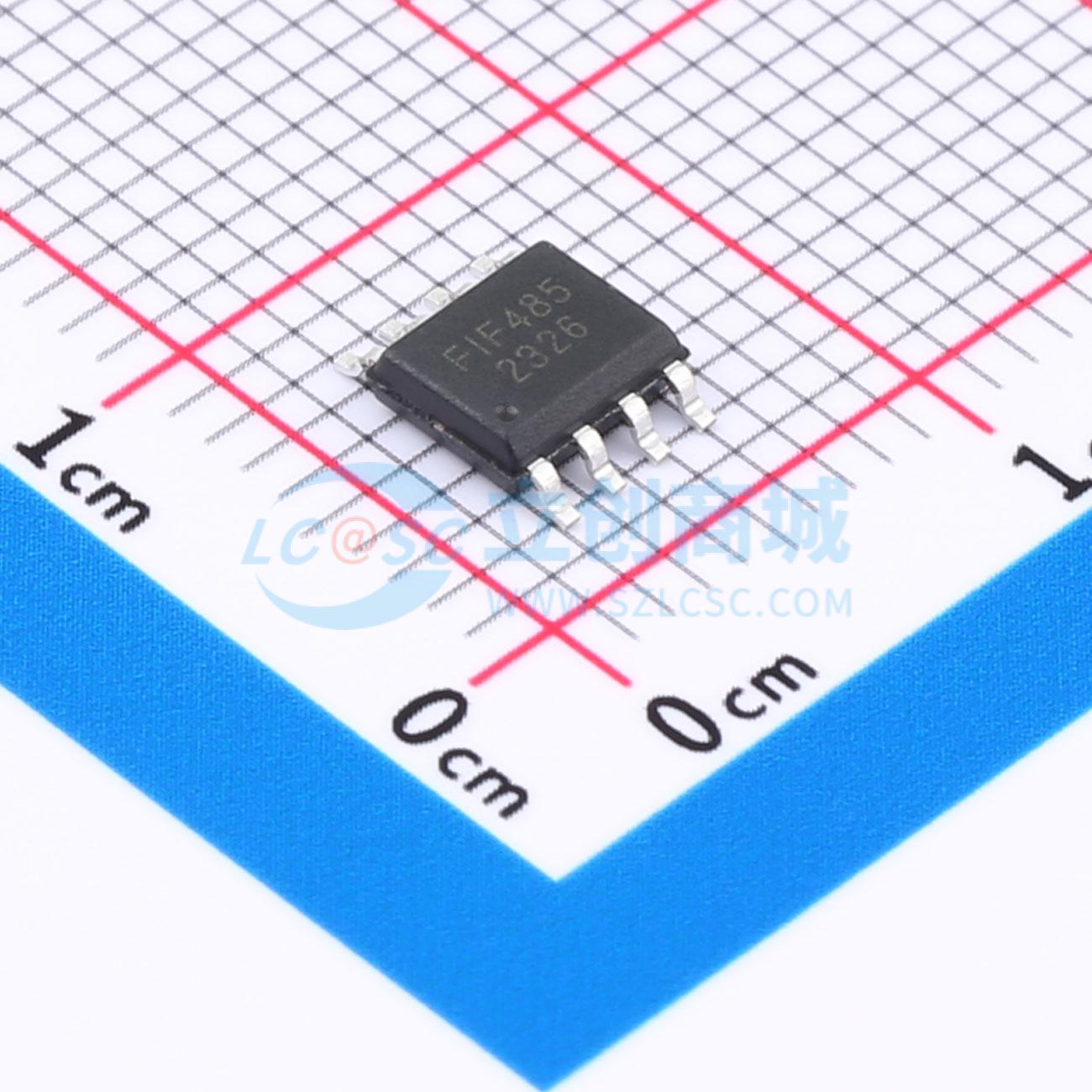

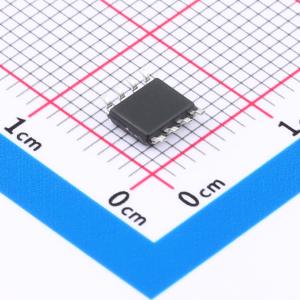

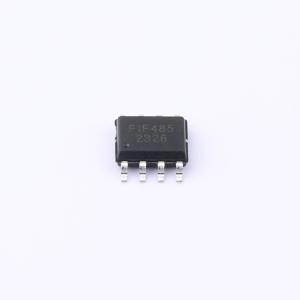

FIF485
±15KV ESD保护的高速RS485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FIF485是一款 +5V、半双工、 ±15KV ESD保护的高速RS485/RS-422收发器电路。电路内部包含一路驱动器和一路接收器。可以实现10Mbps的传输速率。FIF485为半双工型，具有驱动使能(DE）和接收使能（RE）管脚，当处于关闭状态时，驱动和接收输出为高阻状态。FIF485具有失效保护电路，当接收器输入开路或者短路时，确保接收器输出正确。FIF485接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上。
- 品牌名称
- Full-Way(四方杰芯)
- 商品型号
- FIF485
- 商品编号
- C19632402
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 480uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断 |
商品概述
FIF485 是一款采用 +5V 供电、具备 ±15kV ESD 保护功能的高速 RS485/RS-422 半双工收发器。其内部集成了一路驱动器和一路接收器，支持高达 10Mbps 的数据传输速率。该器件为半双工配置，提供驱动器使能 (DE) 和接收器使能 (RE) 引脚，当器件关闭时，驱动器和接收器输出均呈现高阻态。它内置失效保护电路，确保在接收器输入端开路或短路时，输出正确的逻辑状态。接收器输入阻抗为 1/8 单位负载，允许在总线上挂接多达 256 个收发器。
商品特性
- 具备 ±15kV 人体模型 (HBM) 的静电放电 (ESD) 保护
- 支持高达 10Mbps 的最大数据速率
- 提供三态输出
应用领域
- 工业控制
- 工业机电驱动
- 自动暖通空调系统
- RS485/RS422 接口
