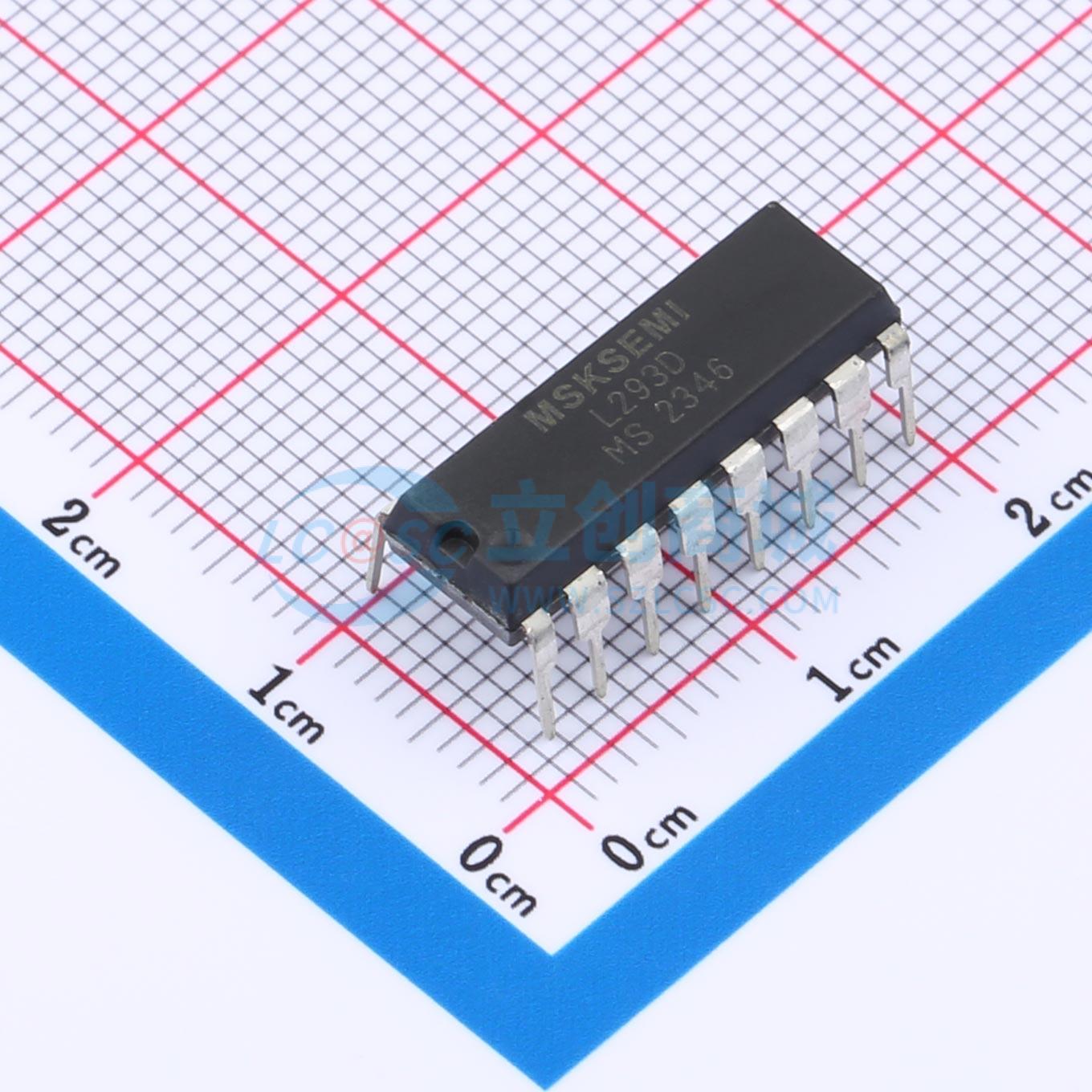

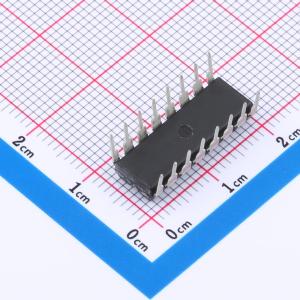

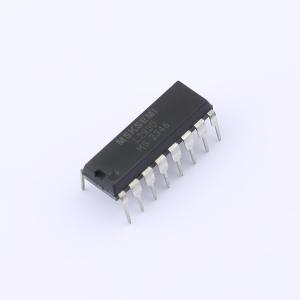

温馨提醒：图片仅供参考，商品以实物为准
L293DN(MS)
L293DN(MS)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电机驱动芯片，L293DN(MS)，逻辑电源电压最高7V;马达驱动，双路全桥驱动，静态电流Iq(Typ)24mA，驱动电流，应用领域：继电器、直流和步进电机和开关电源等领域
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- L293DN(MS)
- 商品编号
- C19632280
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.899克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~36V | |
| 输出电流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | 是 | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件是一款单片集成的高压、大电流四通道驱动器，设计用于接收标准 DTL 或 TTL 逻辑电平，并驱动感性负载（如继电器、螺线管、直流和步进电机）以及开关功率晶体管。为便于作为两个桥路使用，每对通道均配备一个使能输入。逻辑部分设有独立的电源输入，允许在较低电压下工作，并且内置钳位二极管。 L293DN(MS) 采用 16 引脚塑料封装，其中 4 个中心引脚相互连接，用于散热。
商品特性
- 每通道 600mA 输出电流能力
- 每通道 1.2A 峰值输出电流（非重复）
- 使能功能
- 过温保护
- 逻辑“0”输入电压高达 1.5V（高抗噪性），内置钳位二极管
