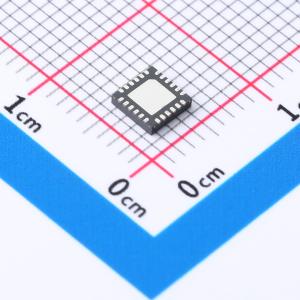

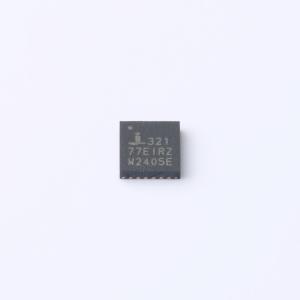

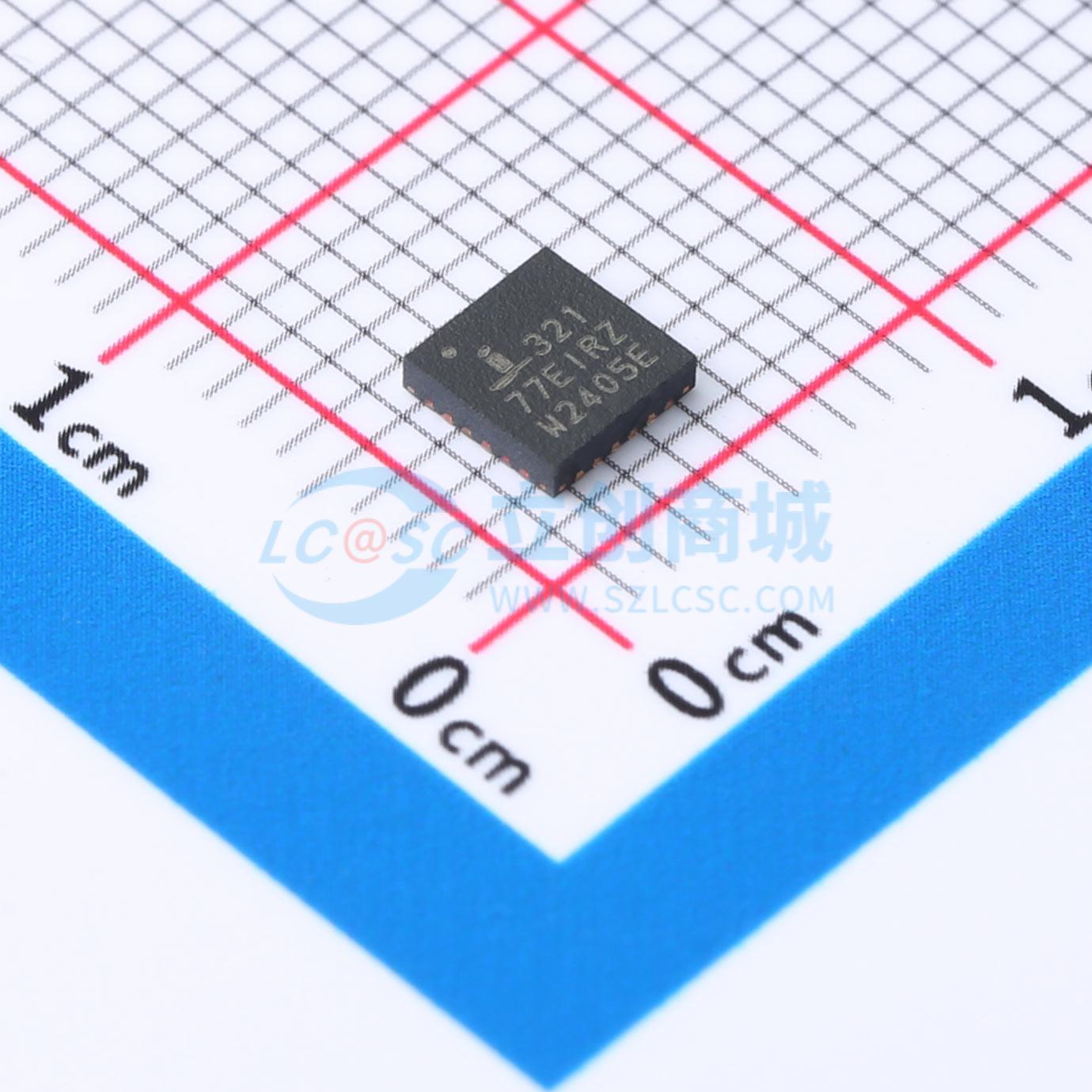

温馨提醒：图片仅供参考，商品以实物为准
ISL32177EIRZ
四通道，±16.5kV ESD保护，3.0V至5.5V，RS-485/RS-422接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ±16.5kV IEC61000-4-2 ESD 保护，3.0V 至 5.5V 供电，用于使用 RS-485 和 RS-422 标准进行平衡通信的四路接收器。每个接收器具有低输入电流 (±200μA)，因此它对 RS-485 总线呈现 1/4 单位负载，并允许总线上最多有 128 个接收器。部分型号是高速率接收器，工作速率高达 80Mbps，其最大传播延迟偏差（容差）为 8ns，确保了出色的器件间匹配。部分型号是低功耗版本，工作速率高达 20Mbps
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL32177EIRZ
- 商品编号
- C19626858
- 商品封装
- QFN-24
- 包装方式
- 管装
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 80Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±16.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 15mA | |
| 通讯模式 | - | |
| 功能特性 | 热插拔保护；使能关断；低功耗模式 |
商品概述
这些瑞萨设备是±16.5kV IEC61000 - 4 - 2静电放电保护、3.0V至5.5V供电的四路接收器，用于采用RS - 485和RS - 422标准的平衡通信。每个接收器具有低输入电流（±200μA），因此它对RS - 485总线呈现1/4单位负载，并允许总线上最多有128个接收器。ISL32173E和ISL32177E是高数据速率接收器，可在高达80Mbps的数据速率下运行。它们的最大传播延迟偏差（容差）为8ns，确保了出色的器件间匹配。ISL32273E、ISL32275E和ISL32277E是降低电源电流的版本，可在高达20Mbps的数据速率下运行。接收器输出是三态的，并具有热插拔功能，可在电源开启和关闭期间保持禁用状态。有采用通用EN/EN（ISL32173E引脚排列）或通用的单通道使能的版本（见表1）。ISL32177E和ISL32277E QFN封装的占位面积小26%，并且这两款器件还具有逻辑电源引脚（VL）。VL电源将使能输入的开关点和接收器输出的VOH设置为与混合电压系统中较低电源电压兼容的电平。单通道和组使能引脚增加了ISL32177E和ISL32277E的灵活性。
商品特性
- IEC61000静电放电保护（RS - 485输入）：±16.5kV
- 所有其他引脚的3类静电放电保护：>8kV HBM
- 宽电源范围：3.0V至5.5V
- 宽共模范围：-7V至+12V
- 低器件间传播延迟容差（ISL3217xE）：8ns（最大）
- 规定可在+125°C下运行
- 故障安全开路接收输入
- 1/4单位负载允许总线上有128个器件
- 提供行业标准引脚排列（ISL32173E）和具有附加功能的4x4 QFN（ISL32x77E）封装
- 逻辑电源引脚（VL）便于在混合电源系统中运行（ISL32x77E）
- 高数据速率：高达80Mbps或20Mbps
- 低关断电源电流：60μA
- 三态接收输出
- 当VCC = 3.3V时，逻辑输入具有5V容限
应用领域
- 电信设备
- 电机控制器/编码器
- 可编程逻辑控制器
- 工业/过程控制网络
