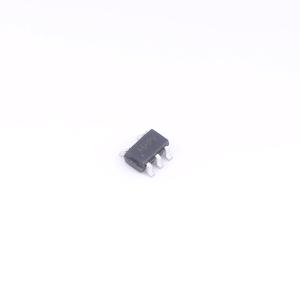

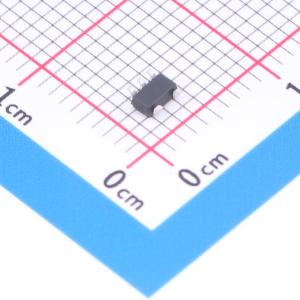

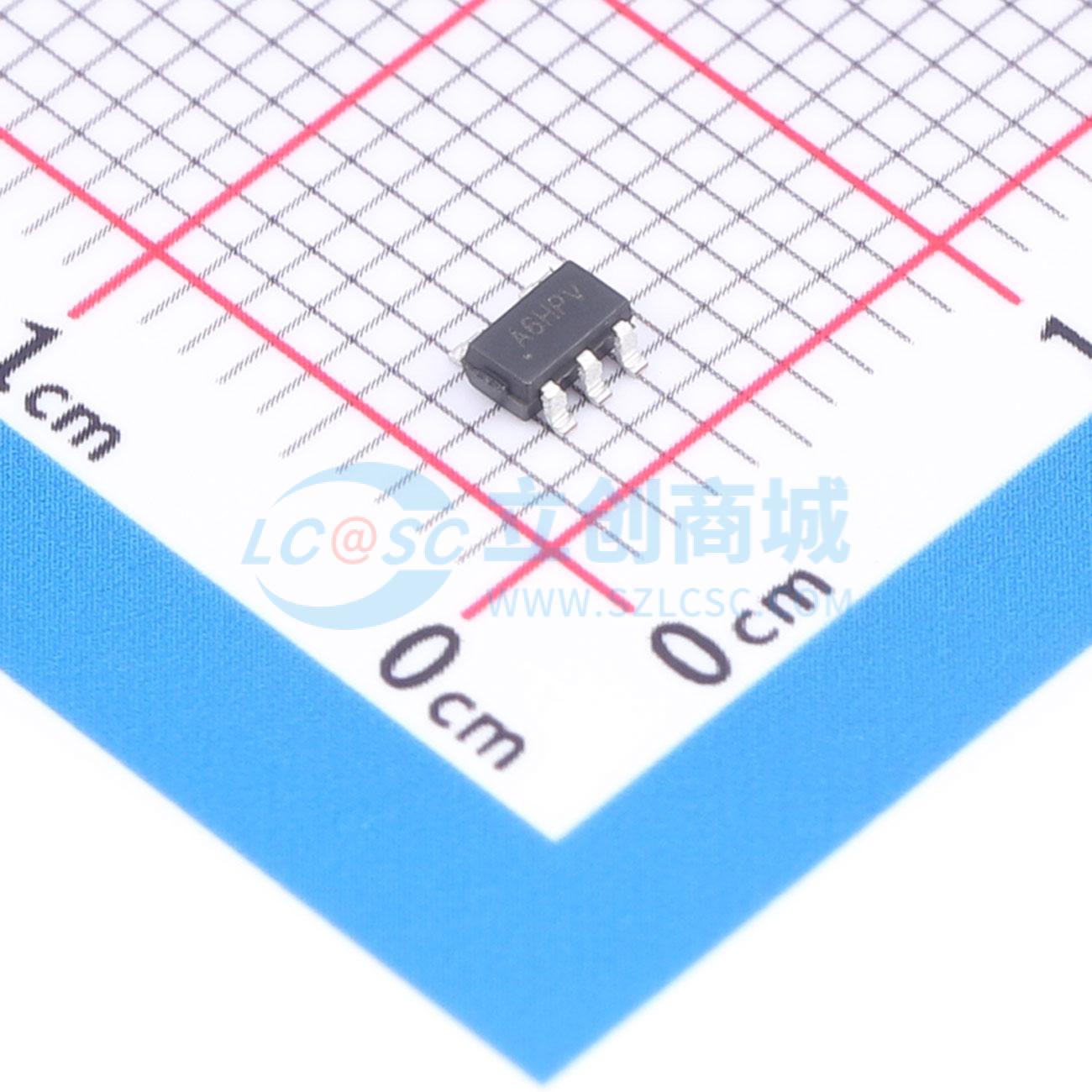

温馨提醒：图片仅供参考，商品以实物为准
TPA2296H-S5TR-S
TPA2296H-S5TR-S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有电压输出的高压、高端电流检测放大器。可在 -0.1V 至 70V 的共模电压下检测分流器上的压降。有 20V/V、50V/V 和 100V/V 三种输出电压比例可选，带宽高达 0.5MHz。该放大器采用 3.0V 至 18V 单电源供电，在 -40°C 至 +125°C 的温度范围内提供出色的性能。它具有零漂移核心，在整个工作温度范围和共模电压范围内的失调漂移为 0.6μV/°C。该放大器提供 6 引脚和 5 引脚 SOT23 封装。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA2296H-S5TR-S
- 商品编号
- C19626442
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -100mV~70V | |
| 增益 | 100V/V | |
| 带宽 | 200kHz | |
| 输入偏置电流(Ib) | 210uA | |
| 输入失调电压(Vos) | 50uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 40V | |
| 单电源 | 3V~18V | |
| 静态电流(Iq) | 600uA | |
| 输入失调电压温漂(Vos TC) | 0.6uV/℃ | |
| 压摆率(SR) | 20V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | 55nV/√Hz@1kHz |
商品概述
TPA2296系列是具有电压输出的高压高端电流检测放大器。TPA2296可在-0.1 V至70 V的共模电压下检测分流器两端的压降。TPA2296有三种输出电压比例可选：20 V/V、50 V/V和100 V/V，带宽高达0.5 MHz。 TPA2296采用3.0 V至18 V单电源供电，在-40℃至+125℃的温度范围内具有出色的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内的失调漂移为0.6 μV/℃。 TPA2296提供6引脚和5引脚SOT23封装。
商品特性
- 小电压失调：±0.5 mV
- 宽共模电压：-0.1 V至70 V
- 宽共模抑制比（整个共模电压范围）：100 dB
- 电源电压：3.0 V至18 V
- 精度和零漂移性能：
- ±0.5%增益误差（最大值，-40℃至125℃）
- 0.6 μV/℃失调漂移（最大值，-40℃至125℃）
- 5 ppm/℃增益漂移（最大值，-40℃至125℃）
- 三种电压输出增益选项：
- TPA2296T：20 V/V、50 V/V、100 V/V
- 通过AEC-Q100可靠性测试，适用于汽车应用：
- TPA2296T-S5TR-S
应用领域
- 电流检测（高端/低端）
- 电池充电器和电源管理
- 汽车和工业控制
- 基站和电信设备
