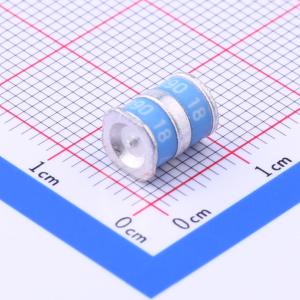

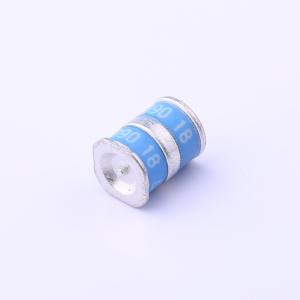

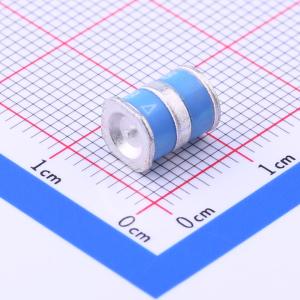

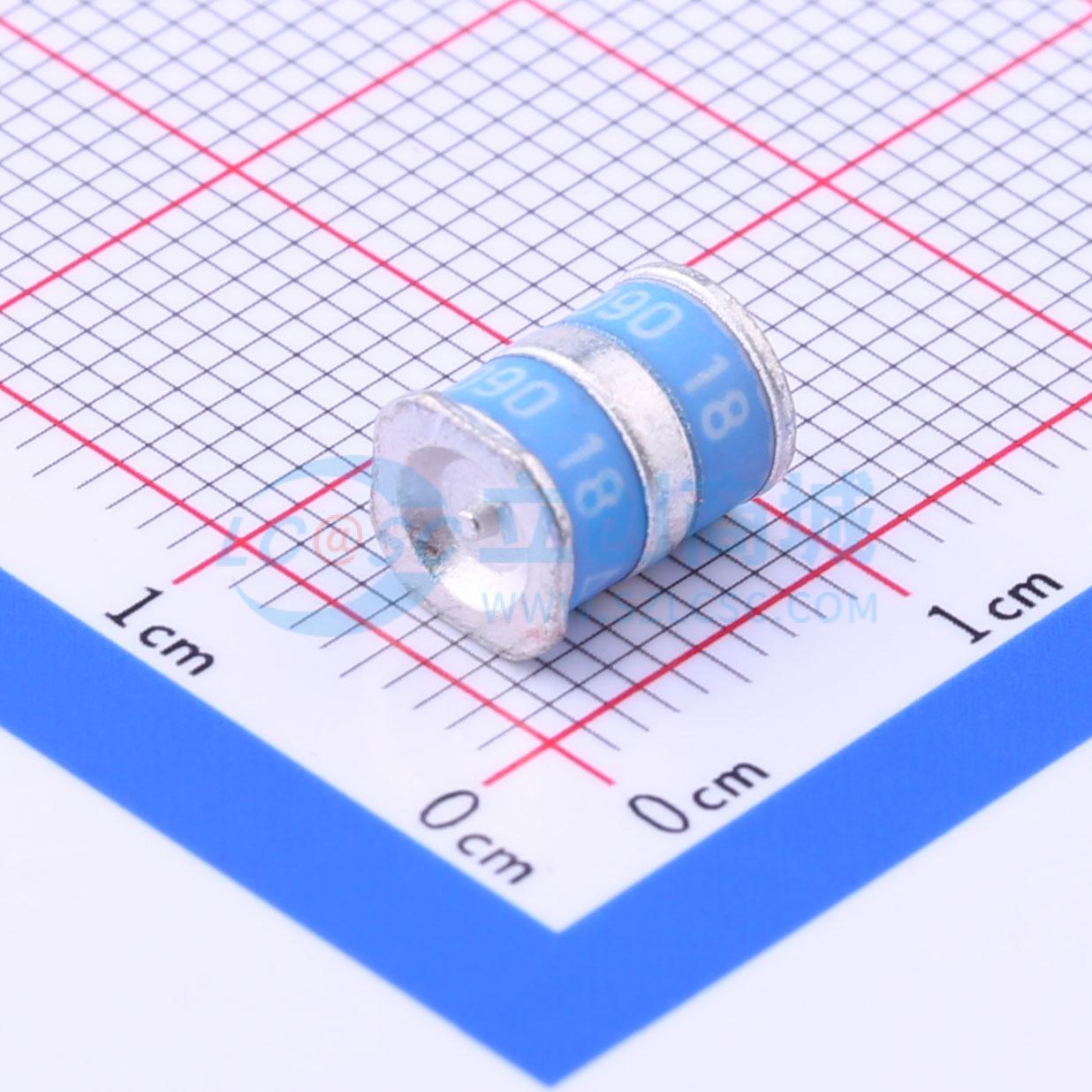

SL1003A090SM

90V 10kA 3端 GDT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 专为宽带设备开发。特殊设计特点可针对通常由雷电干扰引起的 100V/μs 至 1kV/μs 范围内的快速上升瞬变提供高级别的保护。这些器件具有 1.5pF 的超低电容，在高达 1.5GHz 时信号损耗极小。这些器件极其坚固，能够在不损坏的情况下转移 5000A 的脉冲。对于长时间的交流电源交叉，建议使用过流保护。
品牌名称: Littelfuse(美国力特)
商品型号: SL1003A090SM
商品编号: C207250
商品封装: SMD-3P
包装方式: 编带
商品毛重: 1.568克(g)

商品参数

商品概述

SL1003A系列专为宽带设备特别研发。特殊的设计特点使其能为设备提供高水平保护，抵御通常由雷电干扰引起的、上升沿在100V/μs至1kV/μs范围内的快速瞬变。这些器件的电容超低，仅为1.5pF，在高达1.5GHz的频率下信号损耗极小。这些器件极其耐用，能够在不损坏的情况下泄放5000A的脉冲电流。对于长时间的交流电源混线情况，建议使用过流保护。

商品特性

符合RoHS标准
插入损耗低
可表面贴装
按照IEC 61000 - 4 - 5标准，经8/20μs脉冲测试，浪涌能力达5kA
工作频率达GHz
对快速上升瞬变响应出色
无需串联电阻即可满足Telcordia GR1089标准
按照ITU - Tk.21增强测试等级，具备10/700 6kV耐受能力
2/10μs浪涌额定值为2000A

应用领域

宽带设备
ADSL设备
XDSL设备
卫星和有线电视设备
通用电信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	气体放电管(GDT)
	极数	3
	直流击穿电压(Vdc)	90V
	精度	-
	脉冲放电电流	10kA
	极间电容	1.5pF

	属性	参数值
	冲击击穿电压(Vimp)	600V
	工作温度	-40℃~+90℃
	直径(φD)	6mm
	长度	8.1mm
	宽度	6mm
	高度	6mm
