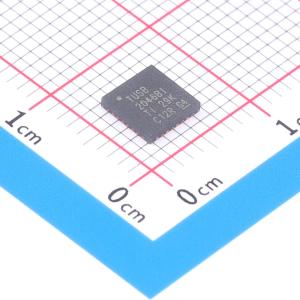

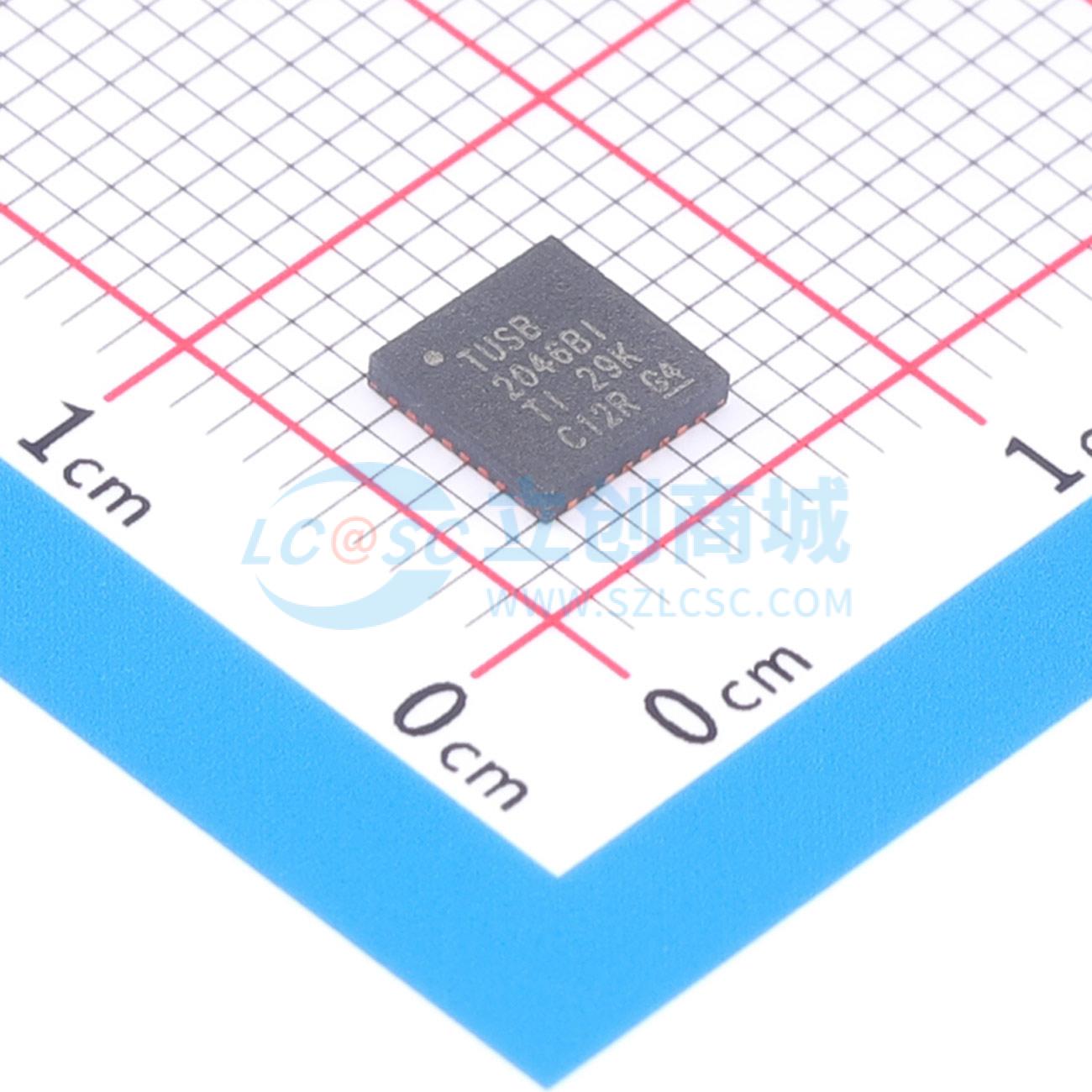

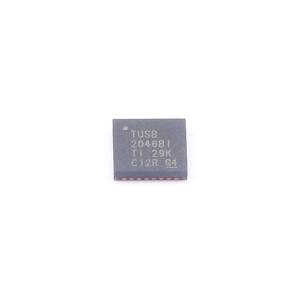

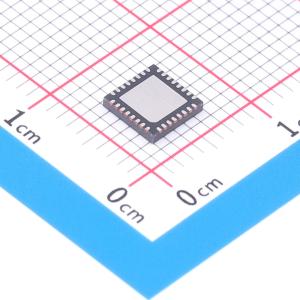

TUSB2046BIRHBTG4实物图
  • TUSB2046BIRHBTG4商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TUSB2046BIRHBTG4

带可选串行EEPROM接口的通用串行总线4端口集线器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TUSB2046x 是一款3.3V CMOS集线器设备,提供一个上游端口和四个下游端口,符合通用串行总线(USB)规范作为全速集线器。由于该设备采用数字状态机实现而非微控制器,因此不需要固件编程。所有上游和下游端口都集成了完全符合USB标准的收发器。下游端口通过根据连接到端口的设备速度自动设置转换率来支持全速和低速设备。BUSPWR引脚的配置选择总线供电或自供电模式。GANGED输入的配置决定了下游端口的电源切换和过流检测模式。如果GANGED为高电平,则所有PWRON输出一起切换,并且如果有任何OVRCUR被激活,所有端口将进入断电状态。如果GANGED为低电平,则PWRON输出和OVRCUR输入按每个端口独立操作。TUSB2046x提供了使用6MHz或48MHz时钟的灵活性。TSTMODE端子的逻辑电平控制时钟源的选择。当TSTMODE为低电平时,内部APLL电路的输出被选中以驱动设备内部核心。当TSTMODE为高电平时,选择TSTPLL/48MCLK输入作为输入时钟源,APLL电路断电并旁路。在TSTMODE为高电平时,内部振荡器单元也被断电。由于TUSB2046x可以使用6MHz晶体输入,因此实现了低EMI发射。如图6所示连接晶体。然后内部PLL生成用于从上游端口采样数据以及同步用于USB时钟的12MHz所需的48MHz时钟。如果需要低功耗挂起和恢复功能,则必须使用无源晶体或谐振器。然而,可以通过将输出连接到XTAL1引脚并将XTAL2引脚留空来使用6MHz振荡器。振荡器TTL输出不得超过3.6V。对于48MHz操作,不能使用XTAL2输出通过晶体生成时钟,因为内部振荡器单元仅支持基频。TUSB2046x的其他有用特性包括具有0.8毫米引脚间距的封装,便于PCB布线和组装;PWRON引脚上的推挽输出消除了传统开漏I/O所需的上拉电阻需求;OVRCUR引脚具有噪声滤波功能,提高了对电压尖峰的抗扰度。
品牌名称
TI(德州仪器)
商品型号
TUSB2046BIRHBTG4
商品编号
C19525229
商品封装
VQFN-32(5x5)​
包装方式
编带
商品毛重
0.162494克(g)

商品参数

属性参数值
商品目录USB转换芯片
通道数4
工作电压3V~3.6V
数据速率12Mbps
属性参数值
工作温度0℃~+70℃
工作电流40mA
静态电流1uA

商品概述

TUSB2046x 是一款3.3V CMOS集线器设备,提供一个上游端口和四个下游端口,符合通用串行总线(USB)规范作为全速集线器。由于该设备采用数字状态机实现而非微控制器,因此不需要固件编程。所有上游和下游端口都集成了完全符合USB标准的收发器。下游端口通过根据连接到端口的设备速度自动设置转换率来支持全速和低速设备。BUSPWR引脚的配置选择总线供电或自供电模式。

GANGED输入的配置决定了下游端口的电源切换和过流检测模式。如果GANGED为高电平,则所有PWRON输出一起切换,并且如果有任何OVRCUR被激活,所有端口将进入断电状态。如果GANGED为低电平,则PWRON输出和OVRCUR输入按每个端口独立操作。

TUSB2046x提供了使用6MHz或48MHz时钟的灵活性。TSTMODE端子的逻辑电平控制时钟源的选择。当TSTMODE为低电平时,内部APLL电路的输出被选中以驱动设备内部核心。当TSTMODE为高电平时,选择TSTPLL/48MCLK输入作为输入时钟源,APLL电路断电并旁路。在TSTMODE为高电平时,内部振荡器单元也被断电。由于TUSB2046x可以使用6MHz晶体输入,因此实现了低EMI发射。如图6所示连接晶体。然后内部PLL生成用于从上游端口采样数据以及同步用于USB时钟的12MHz所需的48MHz时钟。如果需要低功耗挂起和恢复功能,则必须使用无源晶体或谐振器。然而,可以通过将输出连接到XTAL1引脚并将XTAL2引脚留空来使用6MHz振荡器。振荡器TTL输出不得超过3.6V。

对于48MHz操作,不能使用XTAL2输出通过晶体生成时钟,因为内部振荡器单元仅支持基频。TUSB2046x的其他有用特性包括具有0.8毫米引脚间距的封装,便于PCB布线和组装;PWRON引脚上的推挽输出消除了传统开漏I/O所需的上拉电阻需求;OVRCUR引脚具有噪声滤波功能,提高了对电压尖峰的抗扰度。

商品特性

  • 完全符合USB规范,作为全速集线器:TID #30220231
  • 32引脚LQFP(1)封装,端子间距为0.8毫米,或QFN封装,引脚间距为0.5毫米
  • 3.3V低功耗ASIC逻辑
  • 集成USB收发器
  • 状态机实现无需固件编程
  • 一个上行端口和四个下行端口
  • 所有下行端口支持全速和低速操作
  • 两种电源模式 – 自供电模式 – 总线供电模式
  • 提供电源切换和过流报告
  • 整体或每端口
  • 支持挂起和恢复操作
  • 支持通过外部串行EEPROM进行可编程供应商ID和产品ID
  • 3态EEPROM接口允许共享EEPROM
  • 推挽输出的PWRON消除了对外部上拉电阻的需求
  • OVRCUR上的噪声滤波提供了对电压尖峰的抗扰度
  • 封装引脚排列允许2层PCB
  • 通过6MHz晶体输入实现低EMI发射
  • 从经过验证的TUSB2040集线器迁移
  • 成本低于TUSB2040集线器
  • 增强系统ESD性能
  • 无特殊驱动要求;与任何具有USB堆栈支持的操作系统无缝协作
  • 通过晶体输入或48MHz输入时钟支持6MHz操作

(1) JEDEC描述符S-PQFP-G用于低剖面四方扁平封装(LQFP)。

应用领域

  • 计算机系统
  • 锁定站
