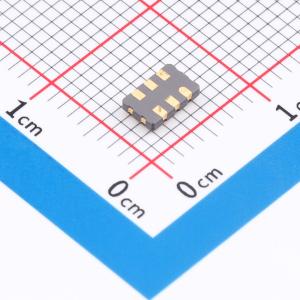

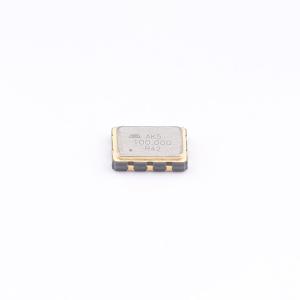

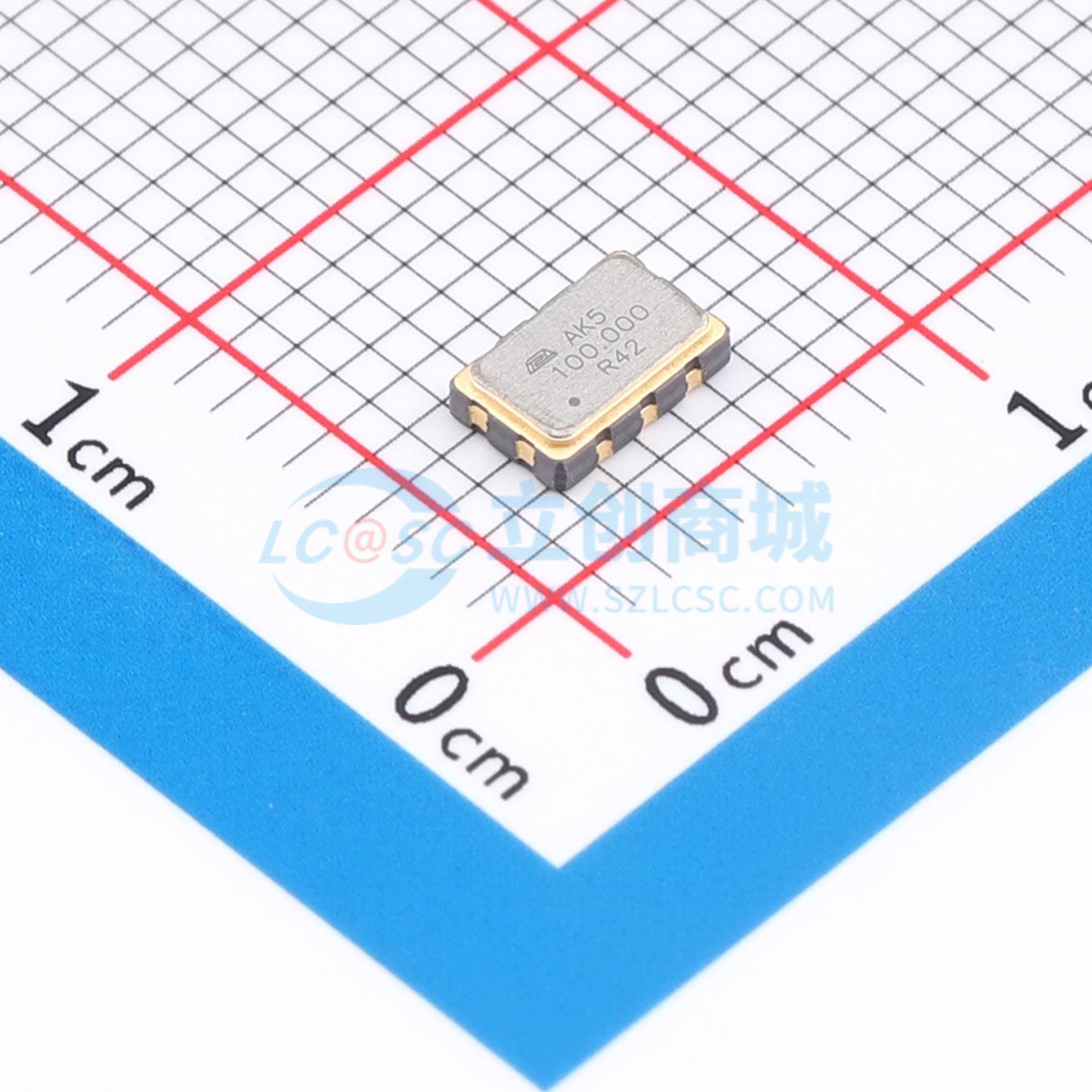

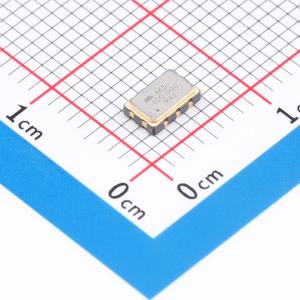

AK5DAF1-100.0000T2
超低抖动晶振，具备3次泛音解决方案、低功耗和多种输出选项
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ABRACON
- 商品型号
- AK5DAF1-100.0000T2
- 商品编号
- C1987600
- 商品封装
- SMD5032-6P
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有源晶振 | |
| 频率 | 100MHz | |
| 输出模式 | LVDS |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作电流 | 27mA | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 三次泛音解决方案
- 超低抖动：典型均方根值为70 fs（最大值100 fs，F = 156.25MHz LVPECL）；包含杂散
- 频率范围：100MHz至200MHz
- 同类产品中最低功耗（典型LVDS为16mA）
- 提供± 20ppm和± 25ppm稳定性（-40至+85℃）可选（取决于频率）
- 3.3V、2.5V、1.8V Vdd电源
- 提供LVPECL、LVDS和HCSL差分输出选项
- 标准输出使能
应用领域
- 网络与通信
- 千兆以太网
- 光纤通道
- 同步光网络/同步数字体系（SONET/SDH）
- 射频系统、基站（BTS）
- 数据中心
- 高速串行计算机扩展总线标准（PCI Express）
- 测试与测量
