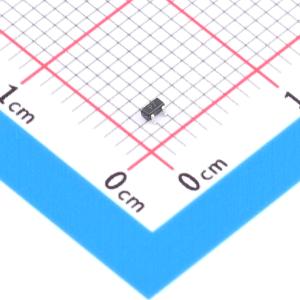

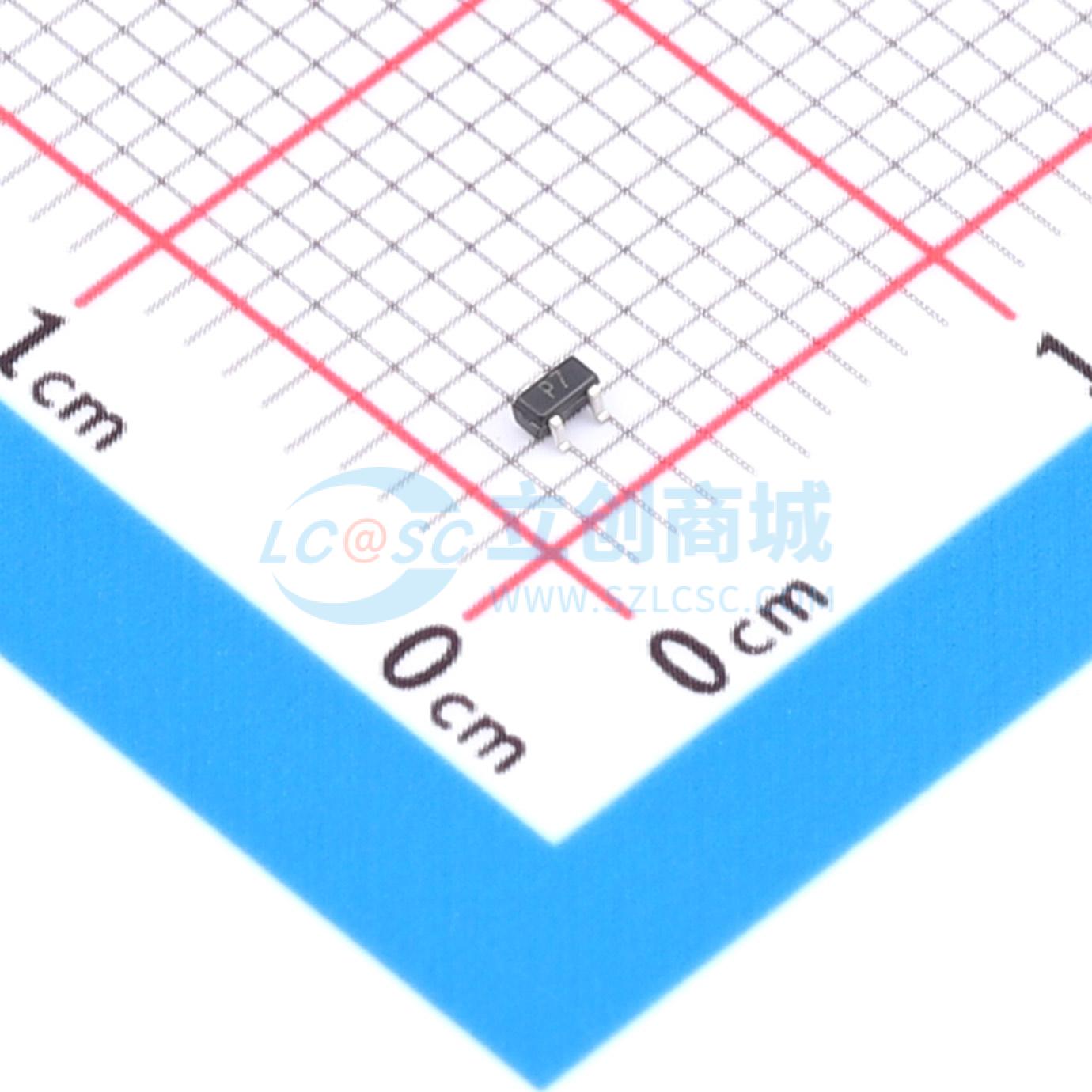

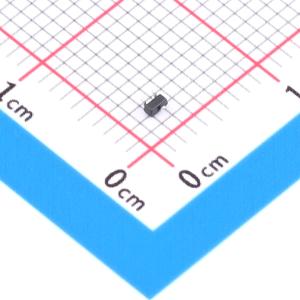

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP2402B.TCT
超低电容TVS用于ESD和CDE保护
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RailClamps是超低电容TVS阵列，旨在保护高速数据接口。该系列专为保护连接到高速数据和传输线的敏感组件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。其典型电容仅为0.60pF（引脚1至2），这意味着它可用于超过3GHz的电路而不会造成信号衰减。它们可用于满足IEC 61000-4-2的ESD抗扰度要求，4级（空气放电±15kV，接触放电±8kV）
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP2402B.TCT
- 商品编号
- C1984997
- 商品封装
- SOT-523(SC-75)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 1.5pF |
商品概述
RailClamps是专为保护高速数据接口而设计的超低电容TVS阵列。该系列专门用于保护连接到高速数据和传输线路的敏感组件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 RClamp™2402B的典型电容仅为0.60pF（引脚1至2）。这意味着它可用于超过3GHz的电路，且不会造成信号衰减。它们可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。每个器件可配置为保护一条双向线路或两条单向线路。 这些器件采用小型SC - 75（SOT - 523）封装，具有无铅、雾锡表面处理。它们与无铅和SnPb组装技术兼容。它们专为电路板空间宝贵的应用而设计。小尺寸、低电容和高等级的ESD保护相结合，使其成为自动测试设备、USB 2.0和Infiniband电路等应用的灵活解决方案。
商品特性
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 设计用于替代聚合物TVS
- 最多可保护两条I/O线
- 超低线间电容（典型值<0.5pF）
- 对>3.0 GHz无插入损耗
- 低外形（<1mm）
- 低泄漏电流和钳位电压
- 低工作电压：24.0V
- 固态硅雪崩技术
应用领域
- USB 2.0和Firewire端口
- GaAs光电探测器保护
- HBT功率放大器保护
- Infiniband收发器保护
