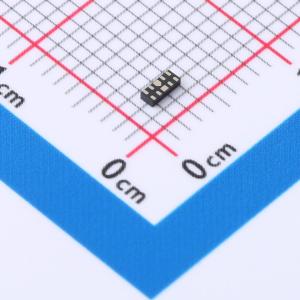

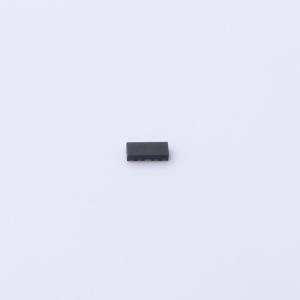

温馨提醒：图片仅供参考，商品以实物为准
D3V3XA4B10LP-7
ESD 3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D3V3XA4B10LP是一款高性能器件，适用于保护四个高速I/O接口。该器件采用UDFN2510 - 10和U - DFN2510 - 10（CJ型）封装，具备高ESD浪涌能力、低ESD钳位电压和超低电容。
- 品牌名称
- DIODES(美台)
- 商品型号
- D3V3XA4B10LP-7
- 商品编号
- C1980462
- 商品封装
- UDFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9.4V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 24W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
D3V3XA4B10LP是一款高性能器件，适用于保护四个高速I/O接口。该器件采用UDFN2510 - 10和U - DFN2510 - 10（CJ型）封装，具备高ESD浪涌能力、低ESD钳位电压和超低电容。
商品特性
- 钳位电压：在16A传输线脉冲（TLP）下为9.4V
- IEC 61000 - 4 - 2（ESD）：空气放电 — ±12kV，接触放电 — ±12kV
- IEC 61000 - 4 - 5（雷电）：4.0A（8/20μs）
- 4通道ESD保护
- 通道输入电容超低，最大为0.35pF
- TLP动态电阻：0.39Ω
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 通常用于HDMI2.1、USB 3.0、USB 3.1、串行ATA、Display port等高速端口。
