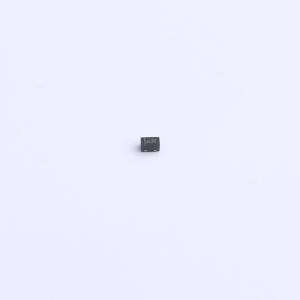

温馨提醒：图片仅供参考，商品以实物为准
SP3222-02ETG
低电容ESD保护TVS
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 集成2通道低电容二极管，为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些坚固的二极管能够安全吸收高于IEC 61000-4-2国际标准规定的最大水平的重复性ESD冲击，而不会出现性能下降。低负载电容使其非常适合保护高速数据线，如DVI、USB2.0、USB3.0和eSATA。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3222-02ETG
- 商品编号
- C1979164
- 商品封装
- SOD-883
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.1V | |
| 反向电流(Ir) | 10nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.9pF |
商品概述
SP3222集成了2通道低电容二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全地吸收高于IEC 61000 - 4 - 2国际标准规定的最大水平（±30 kV接触放电）的重复性ESD冲击，且性能不会下降。低负载电容使其非常适合保护高速数据线，如DVI、USB2.0、USB3.0和eSATA。
商品特性
- ±30 kV接触放电、±30 kV空气放电ESD保护（IEC 61000 - 4 - 2）
- 电快速瞬变脉冲群抗扰度，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷电保护，IEC 61000 - 4 - 5第二版，3A（to = 8 / 20 μs）
- 0.9 pF低电容（@ VR = 0V，最大值）
- 节省空间的0402（SOD883）封装尺寸
- 极低的动态电阻（典型值0.17 Ω）
- 湿度敏感度等级（MSL - 1）
- 无卤、无铅且符合RoHS标准
- 通过AEC - Q101认证
应用领域
- USB 3.0/USB 2.0/MHL
- MIPI摄像头和显示器
- DisplayPort 1.3、eSATA
- 机顶盒、游戏机
- 智能手机
- 外部存储设备
- 超极本、笔记本电脑
- 平板电脑、电子阅读器
- 高速串行接口
