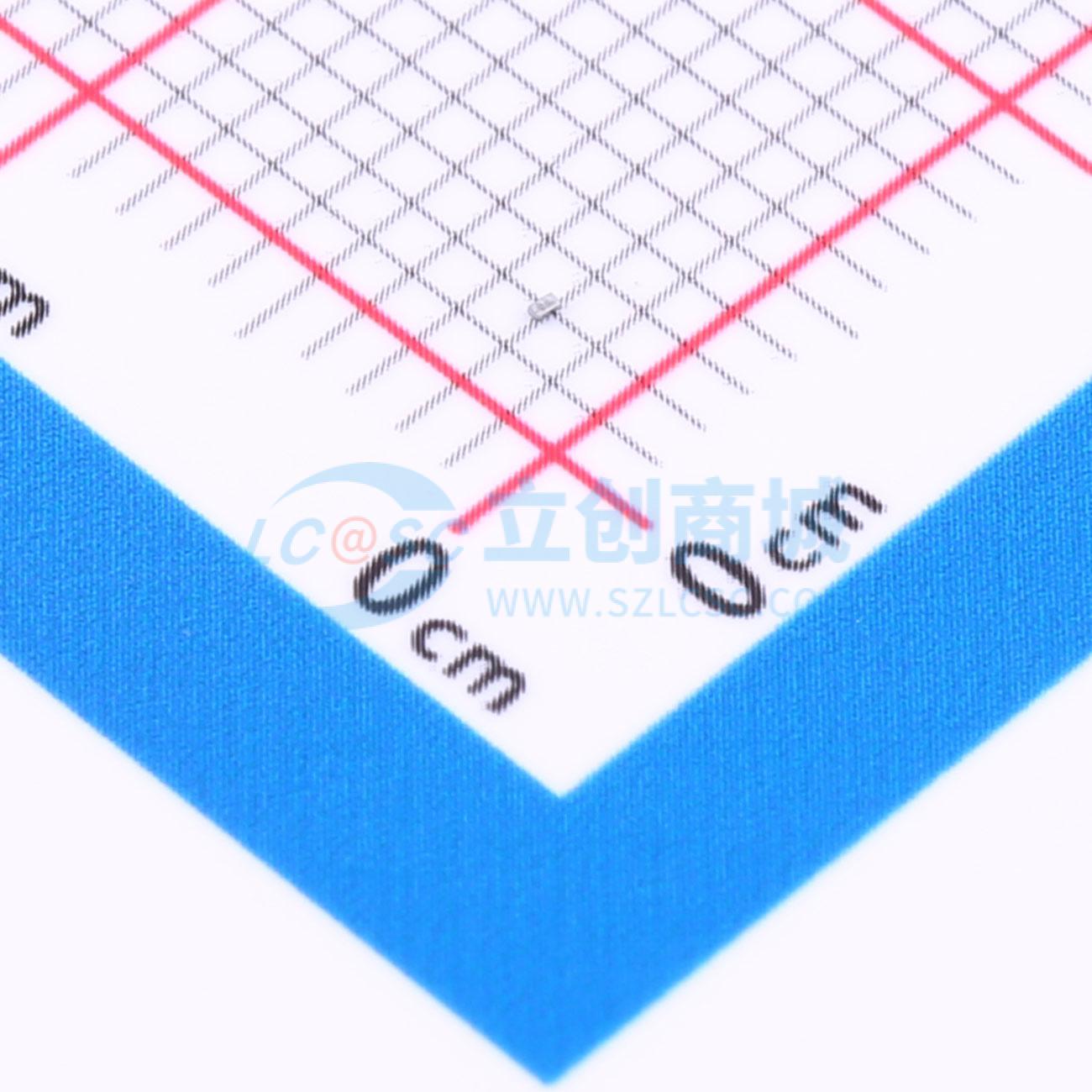

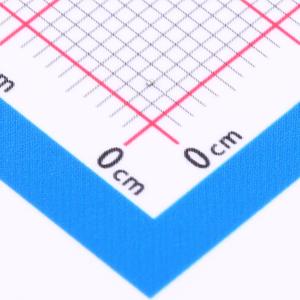

温馨提醒：图片仅供参考，商品以实物为准
SP1312-01WTG
双向TVS 12V截止 峰值脉冲电流：3A@8/20us
- 描述
- SP1312双向瞬态电压抑制器（TVS）采用专有的硅雪崩技术制造。这些二极管为电子设备提供了高等级的静电放电（ESD）保护。SP1312 TVS能够安全地吸收±24 kV的反复ESD冲击（符合IEC 61000 - 4 - 2标准中定义的接触放电和空气放电），且性能不会下降。此外，每个TVS都能安全地消散符合IEC 61000 - 4 - 5第二版标准定义的3A 8/20浪涌事件。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1312-01WTG
- 商品编号
- C1978688
- 商品封装
- 01005
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 27V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15V | |
| 反向电流(Ir) | 20nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 11pF |
商品概述
SP1312双向瞬态电压抑制器（TVS）采用专有的硅雪崩技术制造。这些二极管可为电子设备提供高静电放电（ESD）保护级别。SP1312 TVS可安全地吸收±24kV的重复ESD冲击（符合IEC 61000 - 4 - 2标准中定义的接触放电和空气放电），且性能不会下降。此外，每个TVS可安全地消散符合IEC 61000 - 4 - 5第二版标准定义的3A 8/20浪涌。
商品特性
- 静电放电（ESD）：符合IEC 61000 - 4 - 2标准，接触放电±24kV，空气放电±30kV
- 电快速瞬变脉冲群（EFT）：符合IEC 61000 - 4 - 4标准，40A（5/50ns）
- 雷击：3A（符合IEC 61000 - 4 - 5第二版标准定义的8/20波形）
- 低电容：11pF（@ VR = 0V）
- 低漏电流：12V时典型值为0.02μA
- 业内最小的ESD封装尺寸（01005）
- 无卤、无铅且符合RoHS标准
应用领域
-移动电话-智能手机-摄像机-便携式医疗设备-数码相机-可穿戴技术产品-便携式导航组件-平板电脑-销售点终端
