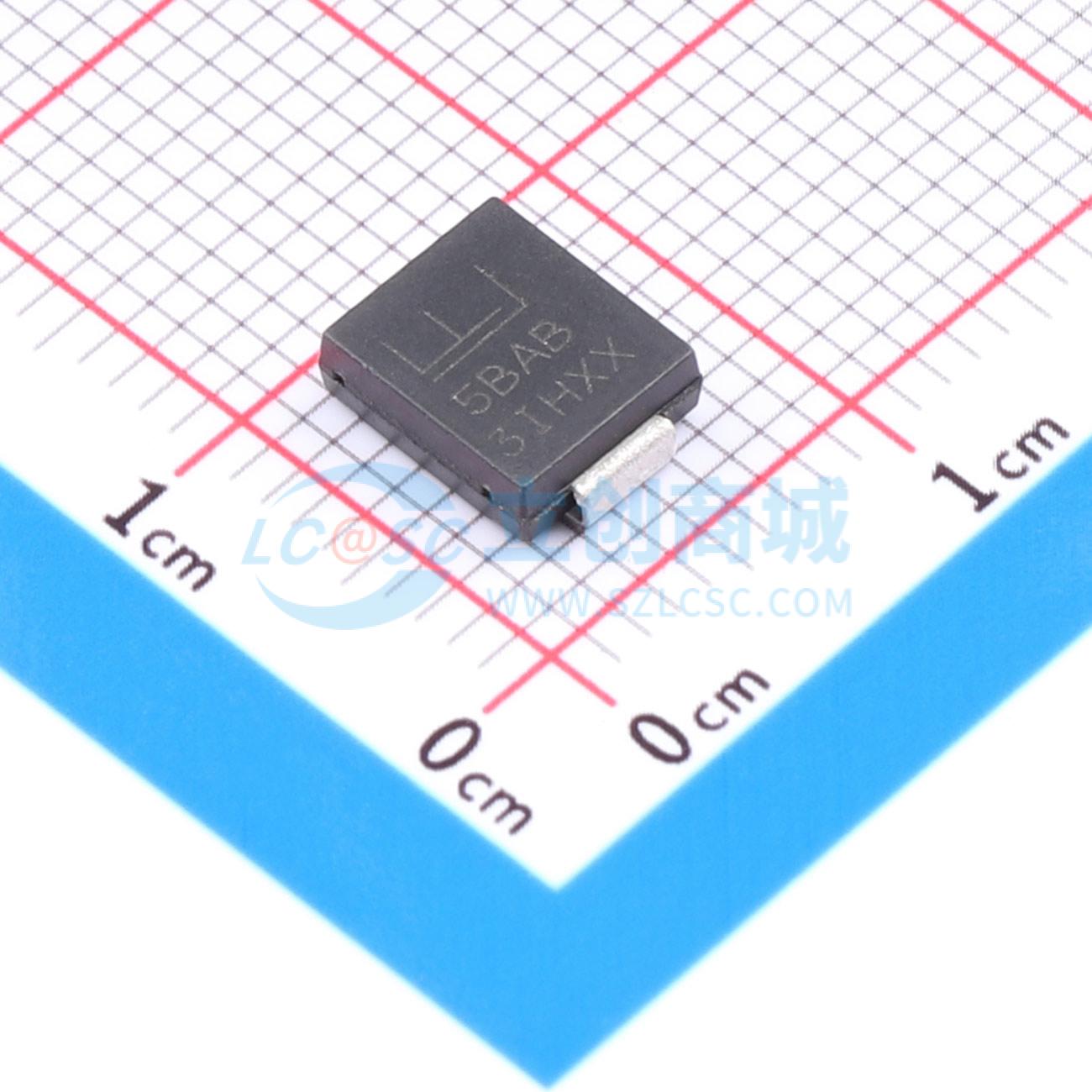

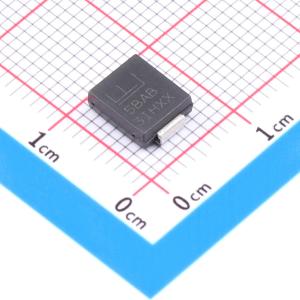

温馨提醒：图片仅供参考，商品以实物为准
5.0SMDJ6.0CAS
TVS 6V截止 485.4A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 5.0SMDJ6.0CAS
- 商品编号
- C1977178
- 商品封装
- DO-214AB(SMCJ)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 10.3V | |
| 峰值脉冲电流(Ipp) | 485.4A | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.67V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
5.0SMDJxxS系列采用单芯片设计，专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
商品特性
- 在10/1000μs波形下具有5000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 符合UL 497B标准，可作为隔离环路电路保护器
- 采用DO214AB SMT封装，可最小化电路板空间
- 低外形封装
- 典型故障模式为在过电压或过电流时短路
- 依据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 依据IEC 61000 - 4 - 2标准对数据线进行ESD保护，ESD防护能力为30kV（空气放电）、30kV（接触放电）
- 依据IEC 61000 - 4 - 4标准对数据线进行EFT保护
- 内置应力释放结构
- 玻璃钝化芯片结
- 响应时间极快
- 钳位能力出色
- 增量浪涌电阻低
- 当VBR最小值>12V时，典型反向电流小于2μA
- 保证可承受260°C / 10秒的高温回流焊接
- VBR @ TJ = VBR@25°C x (1 + αT x (TJ - 25))（αT：温度系数）
- UL认可的化合物，符合V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级，无铅焊接最高峰值温度260°C
- 采用雾锡无铅电镀
- 无卤素且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
-TVS组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
