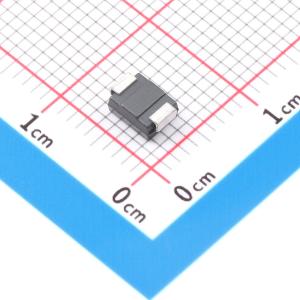

SMBJ48D-M3/H
单向TVS 48V截止 峰值浪涌电流：7.9A
- 描述
- 特性：低外形封装。 适合自动贴装。 ±3.5%：非常严格的VBR公差。 低泄漏电流。 有单向和双向可选。 600W峰值脉冲功率能力，波形为10/1000μs，重复率（占空比）：0.01%。应用：用于敏感电子设备的保护，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信传感器单元的信号线上引起的电压瞬变
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ48D-M3/H
- 商品编号
- C1976319
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 48V | |
| 钳位电压 | 76.3V | |
| 峰值脉冲电流(Ipp) | 7.9A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 54.1V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 薄型封装
- 非常适合自动贴片，符合RoHS标准
- ±3.5%：极窄的VBR容差，无卤
- 低漏电流
- 有单向和双向两种类型可选
- 采用10/1000 μs波形时，峰值脉冲功率能力达600 W，重复率（占空比）：0.01%
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260 ℃
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信领域传感器单元信号线等产生的电压瞬变。
