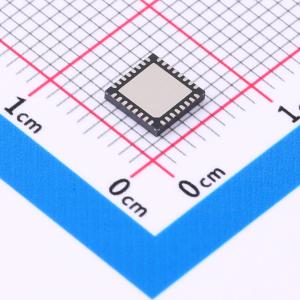

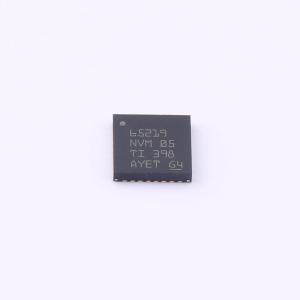

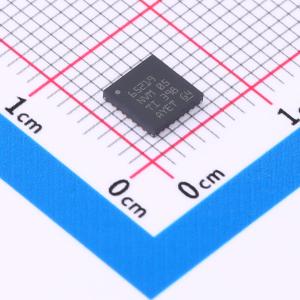

TPS6521905RHBR

TPS6521905 是一款电源管理 IC (PMIC)，旨在为便携式和固定式应用中的各种 SoC 供电。该 PMIC 的额定环境温度范围为 -40°C 至 +105°C ，因此适用于各种工业应用。该 PMIC 包含三个同步直流/直流降压转换器和四个线性稳压器。 直流/直流转换器能够提供 1 个 3.5A 电流和 2 个 2A 电流。这些转换器需要一个 470nH 的小型电感器、一个 4.7μF 的输入电容，以及每个电源轨一个最小 0μF 的输出电容（具体取决于开关模式配置）。 其中两个 LDO 在 0.6V 至 3.4V 的输出电压范围内支持 400mA 的输出电流。这些 LDO 支持旁路模式，用作负载开关，并允许在运行期间改变电压。另外两个 LDO 在 1.2V 至 3.3V 的输出电压范围内支持 300mA 的输出电流。这些 LDO 还支持负载开关模式。 I2C 接口、IO、GPIO 和多功能引脚 (MFP) 可实现与各种 SoC 的无缝连接。

• 3 个开关频率高达 2.3MHz 的降压转换器
• 1 个 VIN：2.5V – 5.5V；IOUT：3.5A；VOUT 0.6V – 3.4V
• 2 个 VIN：2.5V – 5.5V；IOUT：2A；VOUT 0.6V – 3.4V
• 4 个线性稳压器
• 2x VIN：1.5V – 5.5V；IOUT：400mA；VOUT：0.6V 至 3.4V（可配置为负载开关和旁路模式，支持 SD 卡）
• 2x VIN：2.2V – 5.5V；IOUT：300mA；VOUT：1.2V – 3.3V（可配置为负载开关）
• 所有三个降压转换器上的动态电压调节
• 低 IQ/PFM 的 PWM 模式（准固定频率）
• 可编程电源时序和默认电压
• I2C 接口，支持标准模式、快速模式和快速模式增强版
• 旨在支持具有 14 个以上电源轨的系统（2 个 TPS6521905 器件采用多 PMIC 配置）
• 2 个 GPO、1 个 GPIO 和 3 个多功能引脚
• EEPROM 可编程性

• 低功耗工业 MPU 和 MCU，例如 AM62x、AM64x 和 AM243x
• HMI
• PLC
• 工业 PC
• 楼宇安全
• HVAC
• 视频监控
• 数据集中器
• 智能仪表
• 保护继电器
• 患者监护和诊断
• 成像
