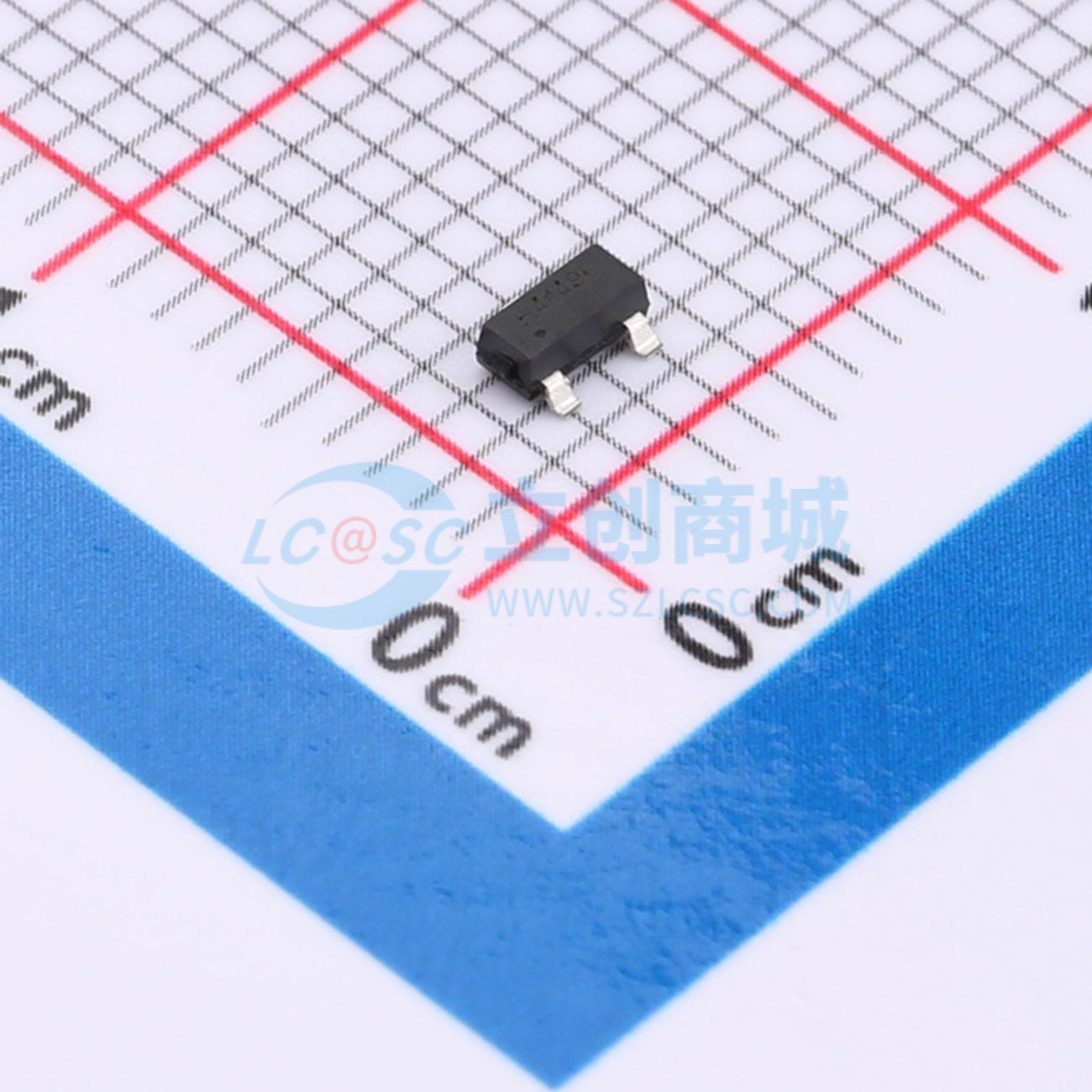

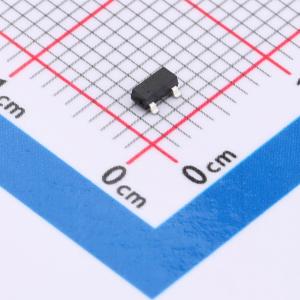

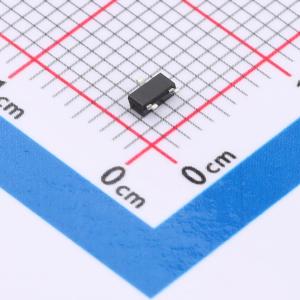

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-T12LC
TVS 12V截止 峰值浪涌电流：27A@8/20us
- 描述
- 提供用于浪涌和静电放电（ESD）保护应用的瞬态电压抑制二极管阵列，采用紧凑型芯片封装SOT23尺寸规格。瞬态电压抑制二极管阵列系列提供3V至36V的多种电压类型供选择
- 品牌名称
- BOURNS
- 商品型号
- CDSOT23-T12LC
- 商品编号
- C1974326
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V；25.9V | |
| 峰值脉冲电流(Ipp) | 27A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
便携式通信、计算和视频设备制造商对半导体行业提出挑战，要求其开发尺寸越来越小的电子元件。 伯恩斯（Bourns）提供采用紧凑型芯片封装SOT23尺寸规格的瞬态电压抑制器阵列二极管，用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制器阵列系列提供3 V至36 V的多种电压类型供选择。伯恩斯芯片二极管符合JEDEC标准，易于在标准贴片机上操作，其扁平结构可最大程度减少滚动。 伯恩斯器件可满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）和IEC 61000 - 4 - 5（浪涌）要求。
