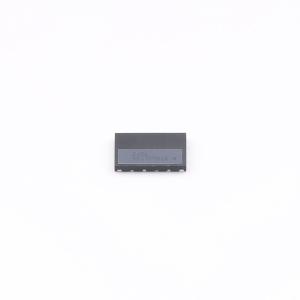

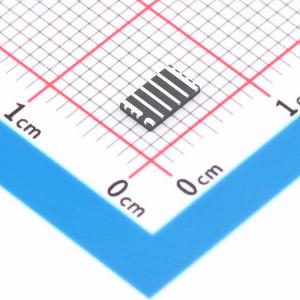

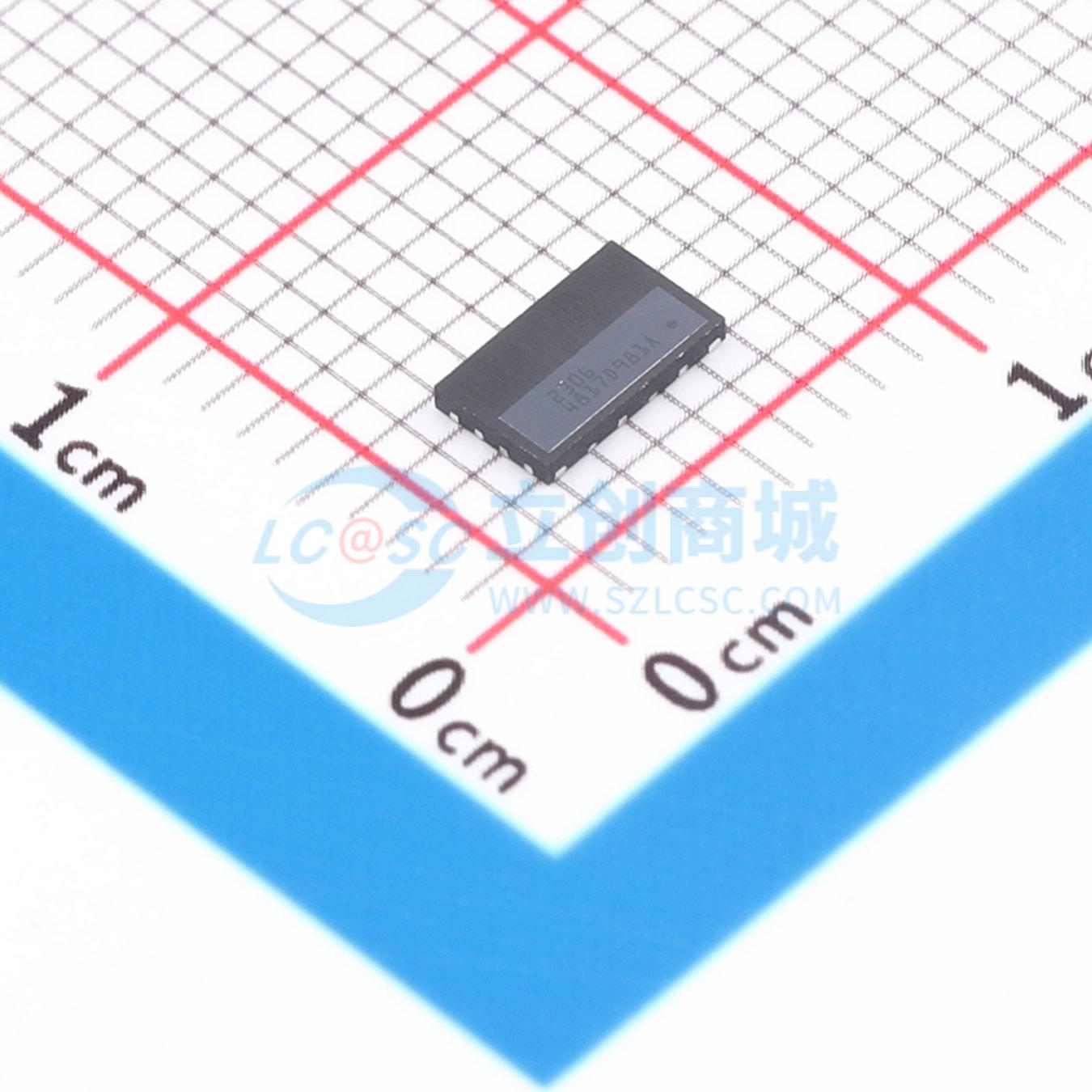

EPC2306
EPC2306
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- EPC
- 商品型号
- EPC2306
- 商品编号
- C19275963
- 商品封装
- QFN-7(3x5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 48A | |
| 导通电阻(RDS(on)) | 3.8mΩ@5V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16.3nC@5V | |
| 输入电容(Ciss) | 2.366nF | |
| 反向传输电容(Crss) | 3.6pF | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | - | |
| 输出电容(Coss) | 559pF |
商品概述
氮化镓具有极高的电子迁移率和低温度系数,可实现极低的导通电阻RDS(on),而其横向器件结构和多数载流子二极管则可提供极低的栅极电荷QG和零反向恢复电荷QRR。最终结果是,该器件既适用于需要极高开关频率和短导通时间的任务,也适用于导通损耗占主导的任务。
商品特性
- 栅极使用方便且可靠,典型栅极驱动开启电压为5 V,关闭电压为0 V(无需负电压)
- 场效应晶体管顶部与源极电连接
- 效率更高——更低的传导和开关损耗,零反向恢复损耗
- 超小封装尺寸——更高的功率密度
应用领域
- 交流-直流充电器、开关电源、适配器、电源
- 高达80 V输入的高频直流-直流转换(降压、升压、升降压和LLC)
- 24 V - 60 V电机驱动
- 40 V - 60 V转5 V - 12 V的高功率密度直流-直流模块
- 同步整流
- 太阳能最大功率点跟踪
