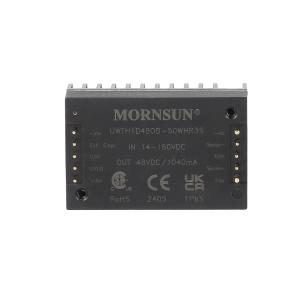

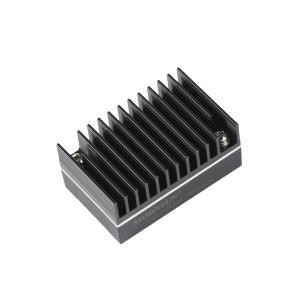

UWTH1D48QB-50WHR3S

DCDC电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于各种铁路应用，输出功率可达50W，输入电压范围为14-160VDC，兼容24V、48V、72V、96V和110V的标称输入类型，符合电压波动的EN50155标准。加强型高绝缘300VAC确保系统在5000m高海拔应用中仍可安全使用。允许的工作温度高达105°C，集成了多种保护功能，确保系统的安全性和高可靠性，具有远程控制和补偿、输出电压调节等功能，可完美匹配应用中的线路损耗和特殊电压要求。
品牌名称: MORNSUN(金升阳)
商品型号: UWTH1D48QB-50WHR3S
商品编号: C19274548
商品封装: DIP-10
包装方式: 托盘
商品毛重: 118.3克(g)

商品参数

商品概述

UWTH1D_QB-50W(H/F)R3S 系列是为铁路电源领域设计的一款高性能的产品，输出功率可达50W，拥有14 - 160VDC宽电压输入，兼容标称24V、48V、72V、96V、110V五种电压段的输入并且满足EN 50155标准对电压波动的要求，加强绝缘3000VAC的高绝缘使得在5000m高海拔应用仍可保障系统的隔离安全，允许工作温度高达105℃，集成多种保护功能，最大限度保证系统的安全可靠，同时具备远程遥控及补偿，输出电压调节等功能，完美匹配应用时存在的线损、特殊电压的要求。

商品特性

超宽12:1输入电压范围: 14 - 160VDC
效率高达90%
加强绝缘，隔离电压3000VAC
工作温度范围： -40°C to +105°C
主动式掉电保持控制、可编程欠压调节控制
输入防反接保护、输入欠压保护，输出过压、过流、短路保护、过温保护
1/4砖国际标准引脚方式
设计满足AREMA标准
设计满足UL62368认证

应用领域

车载交换机
列车控制系统等相关车载设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(20个/托盘，最小起订量 1 个)

个

起订量：1 个20个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离电源模块
	输出功率	50W
	工作电压(Vin)	14V~160V
	转换效率	90%
	输出电压(Vout)	48V
	输出电流(最大值)	1.04A
	最大容性负载	470uF
	隔离电压(Vrms)	3kV

	属性	参数值
	特性	欠压保护；过流保护；短路保护；过压保护；过热保护
	工作温度	-40℃~+105℃
	开关频率	175kHz
	纹波噪声	150mVp-p
	长度	57.9mm
	宽度	36.8mm
	高度	25.4mm
