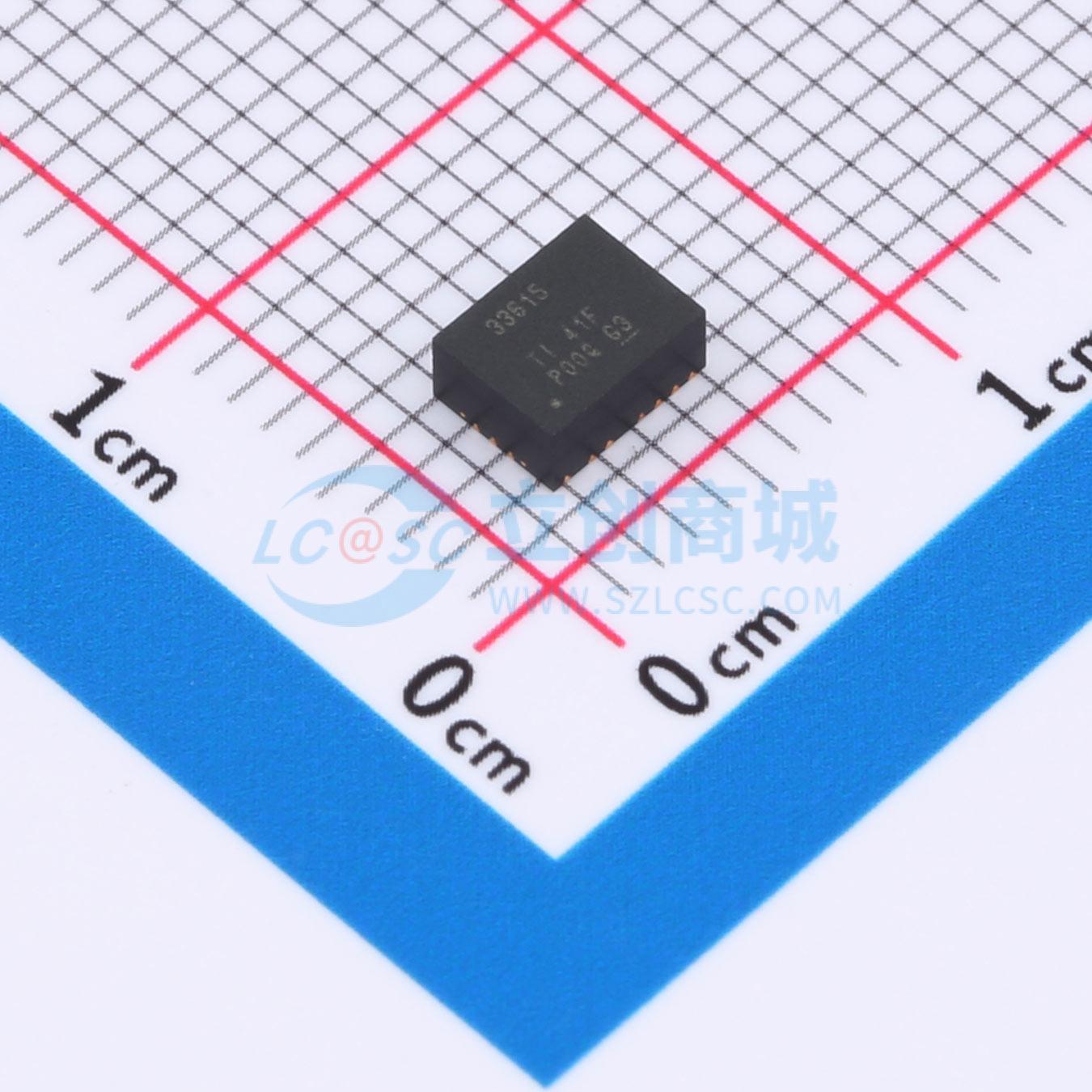

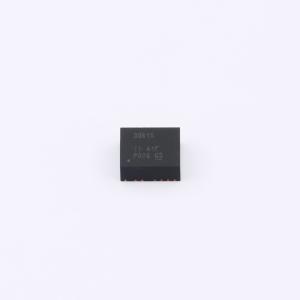

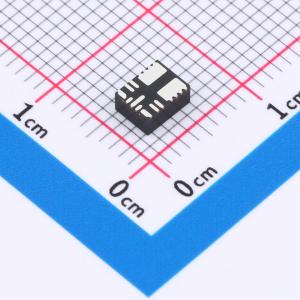

TPSM33615RDNR

采用HotRod QFN封装的同步ZEN1降压转换器电源模块

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPSM33615RDNR
商品编号: C19273364
商品封装: FQFN-11(4.5x3.5)
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TPSM336x5 是一款 1.5A 或 2.5A、36V 输入同步直流/直流降压电源模块，它在紧凑且易于使用的 3.5mm× 4.5mm × 2mm、11 引脚 QFN 封装中整合了 Flip-Chip On Lead (FCOL) 封装、功率 MOSFET、集成电感器和启动电容器。小型 HotRod™ QFN 封装技术可提高热性能，确保可在高环境温度下工作。此外，通过与展频功能配合使用，该器件可提供出色的 EMI 性能。器件可通过反馈分压器配置为 1V 至 15V 输出并以自动或强制 PWM 模式运行。TPSM336x5 旨在满足常开型工业应用的低待机功耗要求。自动模式可在轻负载运行时进行频率折返，在输入电压 VIN 为 13.5V 时实现 1.5µA 的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间的无缝转换以及低 MOSFET 导通电阻可确保在整个负载范围内提供出色的效率。TPSM336x5 采用具有内部补偿的峰值电流模式架构，用于维持稳定运行和超小的输入电容。DRSS 用于减少输入 EMI 滤波器的外部元件。ZEN 1 开关功能使器件能够支持低 EMI 应用。MODE/SYNC 和 RT 引脚可用于在 200kHz 至 2.2MHz 范围内同步或设置频率，以避开噪声敏感频段。

商品特性

功能安全型，可提供用于功能安全系统设计的文档
多功能同步直流/直流降压模块，集成 MOSFET、电感器、CBOOT 电容器和控制器
宽输入电压范围:3V 至 36V
高达 40V 的输入瞬态保护
结温范围:-40℃ 至 +125℃
4.5mm× 3.5mm× 2mm 超模压塑料封装
使用 RT 引脚可在 200kHz 至 2.2MHz 范围内调节频率
在整个负载范围内具有超高效率
ZEN 1 开关，支持双随机展频 (DRSS)
采用 Flip-Chip On Lead (FCOL) 封装
电感器和启动电容器集成
符合 CISPR 11 B 类要求
可调输出电压范围为 1V 至 15V
设计用于可扩展电源
可借助 WEBENCH® Power Designer 创建定制设计方案

应用领域

工厂自动化
测试和测量
电网基础设施

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~36V
	转换效率	94%
	输出电压(Vout)	1V~15V
	输出电压精度	±1%
	输出电流(最大值)	1.5A

	属性	参数值
	静态电流	1.5uA
	纹波噪声	-
	开关频率	2.2MHz
	最大容性负载	-
	工作温度	-40℃~+105℃
	长度	4.5mm
	宽度	3.5mm
	高度	2mm
	功能特性	-
