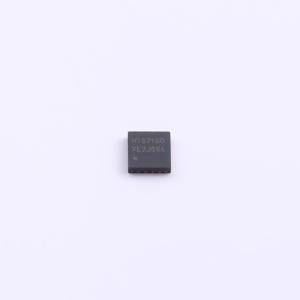

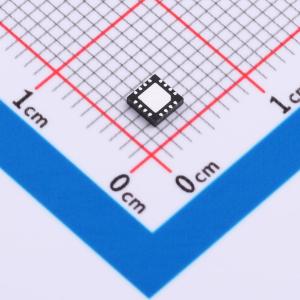

温馨提醒：图片仅供参考，商品以实物为准
HT97180LSQER
免输出耦合电容的立体声线路驱动器耳机放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT97180LSQER
- 商品编号
- C19273086
- 商品封装
- QFN-16L-PP
- 包装方式
- 编带
- 商品毛重
- 0.0264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | G类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 125mWx2@32Ω | |
| 总谐波失真+噪声(THD+N) | 0.002% | |
| 静态电流(Iq) | 2.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 98dB | |
| 电源纹波抑制比(PSRR) | 85dB | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 模拟电压增益；自动静音/免噪音开关；使能/关断功能 | |
| 工作电压 | 1.65V~4.8V | |
| 工作温度 | -40℃~+85℃ |
商品概述
HT97180(L)是一款差分输入/单端输入、可直接驱动输出的耳机放大器/线路驱动器。在4.2V供电下，该器件可为32Ω负载提供125mW不失真输出功率。其增益可通过外部电阻调节（固定6dB增益版本需预订）。该器件在音频带宽内具有卓越的总谐波失真加噪声性能。器件提供两种启动时间版本：耳机应用版本为4.2ms，需预订的机顶盒应用版本为130ms。其内部集成电荷泵以产生负电压，放大器的输出级由输入正电源和电荷泵输出供电，这种双电源配置使输出偏置在地电位，从而省去了传统所需的大型、易引入失真的输出耦合电容。该器件在关断和启动时无咔嗒/噼噗声。器件采用3mm × 3mm的16引脚QFN-PP封装，工作温度范围为-40℃ ~ +85℃。
商品特性
- 直接驱动输出，无需隔直电容，节省空间
- 卓越的低音保真度
- 关断和启动时无任何咔嗒/噼噗声
- 极低的总谐波失真加噪声：最低0.002%
- 低噪声性能，V_N: 8 μV
- 支持差分或单端输入
- 1.65V ~ 4.8V宽工作电压范围
- 输出功率：125mW (f_IN = 1kHz， V_DD = 4.2V， R_L = 32Ω， THD + N = 0.1%)
- 无铅封装，QFN16L-PP 3mm×3mm，所需物料清单极简
应用领域
- 耳机
- 多媒体音频接口
- 机顶盒
- 蓝光/DVD播放器
- LCD电视
